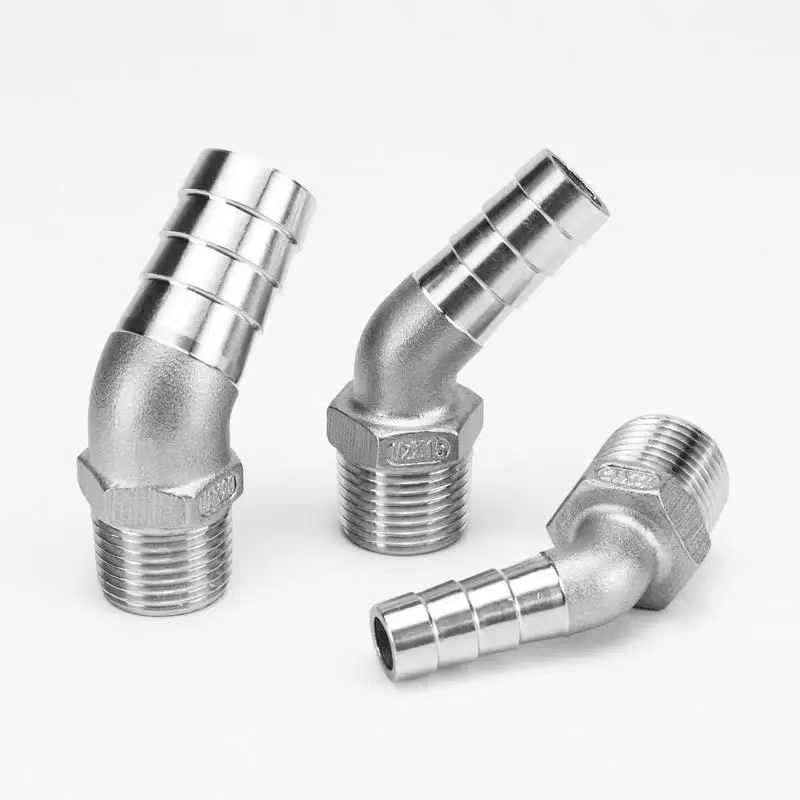

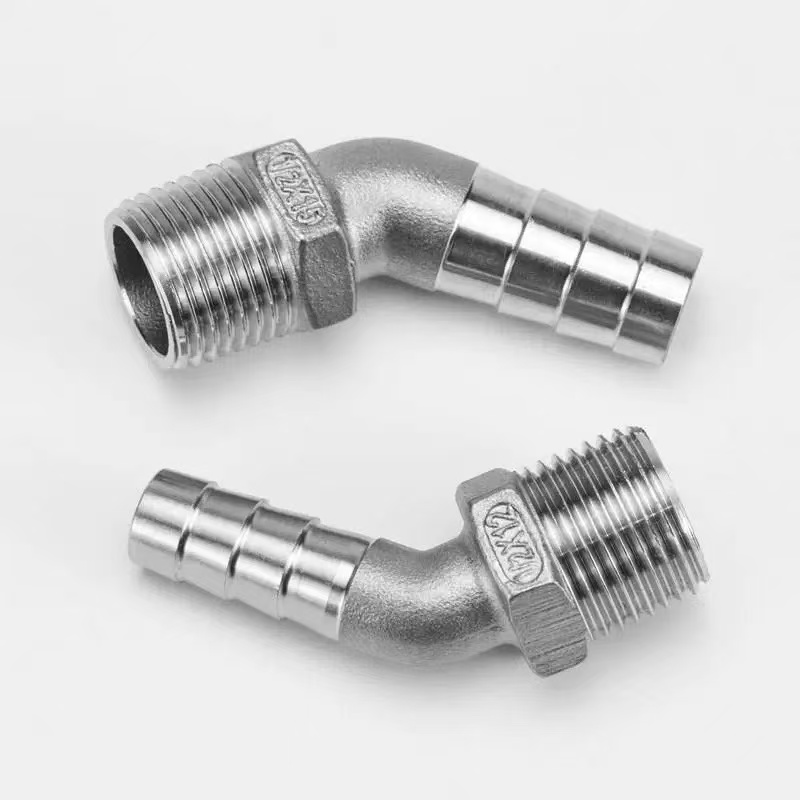

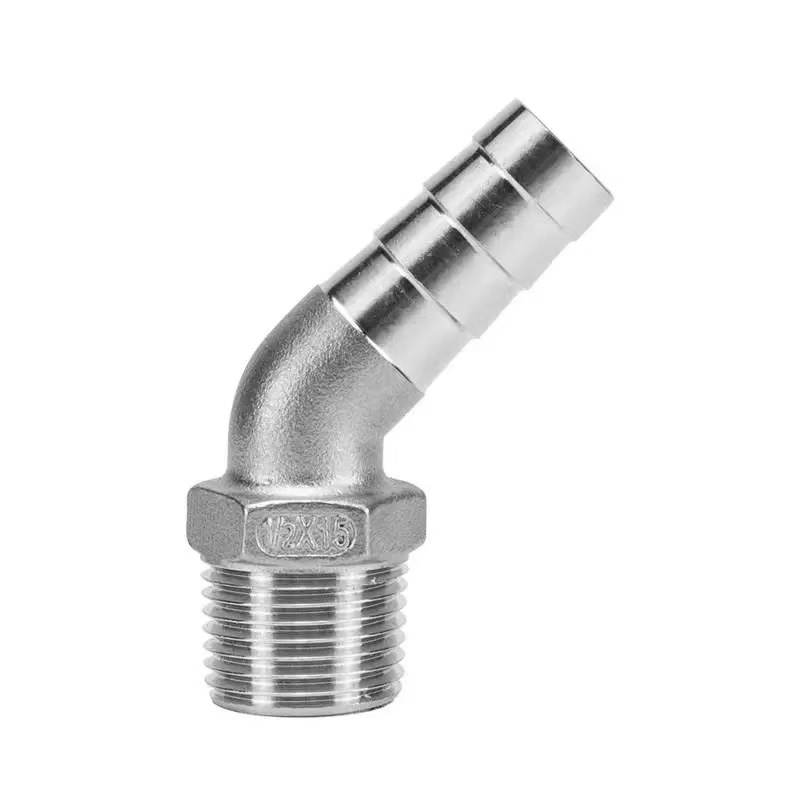

Коліно з шестикутною зовнішньою різьбою 45 градусів

45-градусний коліно з шестикутною зовнішньою різьбою від фабрики Shenchi розроблено спеціально для застосувань, які вимагають плавної зміни напрямку на 45 градусів при переході від жорстких трубопроводів до гнучких шлангів. Його зовнішня різьба щільно вкручується у відповідний внутрішній різьбовий фітинг, забезпечуючи герметичне ущільнення в системі металевих трубопроводів. Зазубрений кінець шланга, щойно вставлений у гнучкий шланг, використовує ряд зазубків, спрямованих проти зворотного кута, щоб міцно захопити внутрішню стінку шланга; при закріпленні за допомогою шлангового хомута це створює міцне з’єднання проти ковзання. Конструкція під кутом 45 градусів зменшує опір потоку рідини порівняно зі стандартними колінами під кутом 90 градусів, що робить його ідеальним для систем трубопроводів, де мінімізація втрати тиску є критичною вимогою. Крім того, шестикутний корпус, розташований у центрі фітинга, полегшує доступ до інструменту та забезпечує швидку та ефективну установку.

Технічні характеристики продукту

Різьбове / зубчасте з'єднання

Колінний фітинг Shenchi з шестикутною зовнішньою різьбою 45 градусів має конструкцію з подвійним інтерфейсом, що забезпечує надійний перехід між жорсткою трубкою та гнучкими шлангами:

Наконечник зовнішньої різьби: зовнішня різьба, оброблена прецизійним механізмом, суворо відповідає міжнародним стандартам (доступні варіанти BSPT/NPT). Характеризуючись винятковою регулярністю різьблення, вони утворюють ущільнення метал-метал при затягуванні до фітингів з внутрішньою різьбою, клапанів або обладнання, забезпечуючи надійне ущільнення без необхідності надмірного крутного моменту. Поверхня різьби гладка і без задирок, що запобігає пошкодженню сполучної різьби під час монтажу.

Зазубрений кінець: цей кінець має зазубрену структуру з кількома кільцями з оптимізованими кутами та глибиною зубів. Після вставлення гнучкого шланга зубці вбудовуються у внутрішню стінку шланга для створення багатоточкового механічного захоплення. При закріпленні хомутом для шланга з нержавіючої сталі опір витягуванню вузла перевищує 50 кг. Кінець із зазубриною доступний у широкому діапазоні розмірів, сумісних з різними гнучкими шлангами з внутрішнім діаметром від 3 мм до 25 мм.

Номінальний тиск

Шестикутний колінний фітинг Shenchi із зовнішньою різьбою 45 градусів пропонує певні показники тиску, щоб відповідати вимогам різних умов експлуатації:

Стандартний тиск: 1,6 МПа — підходить для переважної більшості побутових, комерційних і легких промислових застосувань, таких як системи водопостачання, сільськогосподарське зрошення та загальні промислові системи охолодження води.

Варіант високого тиску: Серія з нержавіючої сталі 316L розрахована на тиск до 2,5 МПа — підходить для застосувань із високими вимогами до тиску, таких як гідравлічні системи та обладнання для очищення високого тиску.

Гарантія тестування: кожна партія цих вироблених у Китаї 45-градусних шестикутних колінних фітингів із зовнішньою різьбою проходить суворе заводське випробування тиском. Випробувальний тиск встановлено в 1,5 рази більше робочого тиску, що забезпечує тривалу, стабільну та герметичність роботи при номінальному тиску.

Крива температура-тиск: у діапазоні робочих температур від -20°C до 120°C номінальний тиск залишається постійним; за межами цього діапазону температур допустимий робочий тиск має бути знижений відповідно до стандартних вказівок.

Взаємодія та сумісність

Шестикутний колінний фітинг Shenchi із зовнішньою різьбою 45 градусів розроблено з повним урахуванням вимог глобального ринку до взаємодії та сумісності:

Сумісність зі стандартними різьбами: доступні різні стандарти різьби, включаючи BSPT (Британський стандарт трубної конусності) і NPT (Американська національна трубна конусність), щоб забезпечити сумісність із системами трубопроводів у різних регіонах. Клієнти можуть вибрати відповідні специфікації ниток на основі своїх цільових ринків.

Діапазон розмірів наконечників шланга: Наконечник наконечника шланга має повний діапазон специфікацій зовнішнього діаметра, що охоплює розміри від 1/4 дюйма до 1 дюйма (приблизно 6 мм–25 мм). Це забезпечує сумісність із переважною більшістю типів гнучких шлангів, які зараз доступні на ринку, включаючи ПВХ, гумові, плетені та ПУ шланги.

Сумісність із матеріалами: пропонується у двох марках нержавіючої сталі — 304 і 316L — для задоволення різноманітних вимог щодо сумісності носіїв. Grade 304 підходить для води та помірно корозійних середовищ, тоді як Grade 316L ідеально підходить для використання з маслами, природним газом та висококорозійними середовищами.

Сумісність між брендами: виготовлені в суворій відповідності до міжнародних стандартів, високоефективні колінчасті фітинги Shenchi з шестикутною зовнішньою різьбою 45 градусів повністю взаємозамінні з фітингами від основних вітчизняних і міжнародних брендів, усуваючи будь-які проблеми щодо сумісності.

Чому обирають нас?

1. Ціноутворення безпосередньо на заводі

Будучи основним виробником, Shenchi усуває посередників, щоб пропонувати клієнтам знижені ціни на наші колінчасті фітинги з шестикутною зовнішньою різьбою 45 градусів. Це забезпечує найвищу цінність — кращі ціни за еквівалентну якість або вищу якість за той самий бюджет.

2. Суворий контроль якості

З моменту надходження сировини на наш завод і до виходу готової продукції кожен вироблений у Китаї колінний фітинг із шестикутною зовнішньою різьбою 45 градусів проходить багатоступеневу перевірку. Ми впроваджуємо суворі перевірки, включаючи спектроскопічний аналіз матеріалу, вимірювання різьби Go/No-Go і випробування тиском, щоб гарантувати абсолютну консистенцію продукту.

3. Надійні можливості налаштування

Shenchi підтримує налаштування як ODM, так і OEM, що дозволяє нам адаптувати специфікації, розміри, стандарти ниток, класи матеріалів і обробку поверхні відповідно до конкретних вимог клієнта. Ми надаємо комплексне комплексне обслуговування — від початкового дизайну та розробки форми до масового виробництва та остаточної доставки.
