Посібник з трубної арматури

У величезній мережі трубопроводів, які постачають воду, газ і контролюють наш сучасний світ, увага часто привертає увагу до самих труб або клапанів, які керують потоком. І все ж скромні люди створюють складні, функціональні та надійні системитрубна арматура. Цими життєво важливими компонентами є з’єднувачі, напрямні та адаптери, які перетворюють прямі відрізки труби в цілеспрямовані схеми. Розуміння їх типів, функцій і критеріїв вибору є основоположним для будь-якого успішного проекту транспортування рідин або газу.

Основні функції: більше, ніж просто підключення

Крім простого з’єднання, фітинги служать декільком важливим цілям:

*   Зміна напрямку: коліна (зазвичай 45° або 90°) перенаправляють труби навколо перешкод або вздовж структурних контурів.

*   Поділ потоку або комбінація: Трійники та хрестовини поділяють один потік на кілька гілок або об’єднують кілька притоків в один.

*   Адаптація розміру: перехідники та втулки бездоганно з’єднують труби різного діаметру.

*   Подовження лінії: муфти з’єднують дві труби однакового розміру по прямій лінії.

*   Створення портів: ніпелі та сідла забезпечують точки доступу для кранів, манометрів або допоміжних ліній.

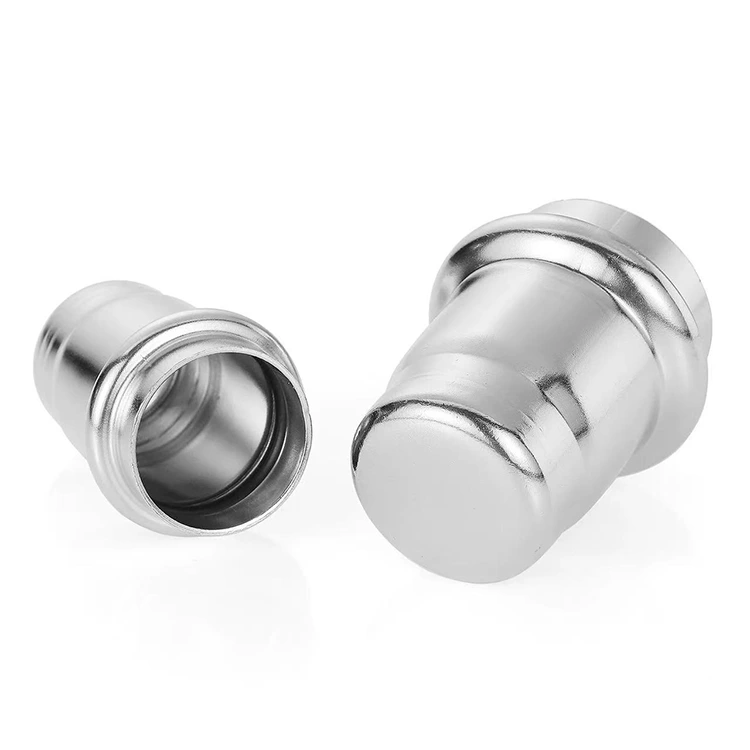

*   Закінчення: кришки та заглушки закривають кінець труби назавжди чи тимчасово.

Основні характеристики: матеріал, підключення та дизайн

Вибір правильних петель за трьома основними параметрами:

1.  Матеріал: фітинг має бути сумісним як з матеріалом труби, так і з середовищем (рідина/газ), яке він транспортуватиме.

   *   Мідь і латунь: чудово підходить для питної води, опалення та деяких газових систем. Стійкий до корозії та легко встановлюється за допомогою пайки або пресування.

   *   Вуглецева сталь і нержавіюча сталь: стандарт для промислового застосування, високого тиску та високих температур (пара, нафта, хімікати). Забезпечує чудову міцність. Нержавіюча сталь забезпечує підвищену стійкість до корозії.

   *   PVC, CPVC і PEX: домінують у сучасних водопровідних, іригаційних і хімічних лініях низького тиску. Легкі, стійкі до корозії та часто використовують зварювання розчинником (ПВХ) або пресові/гофровані (PEX) з’єднання.

   *   Ковкий чавун: відомий своєю міцністю в різьбових конфігураціях, який зазвичай використовується у важких газових і гідравлічних лініях.

2.  Спосіб з’єднання: це визначає спосіб з’єднання фітинга з трубою.

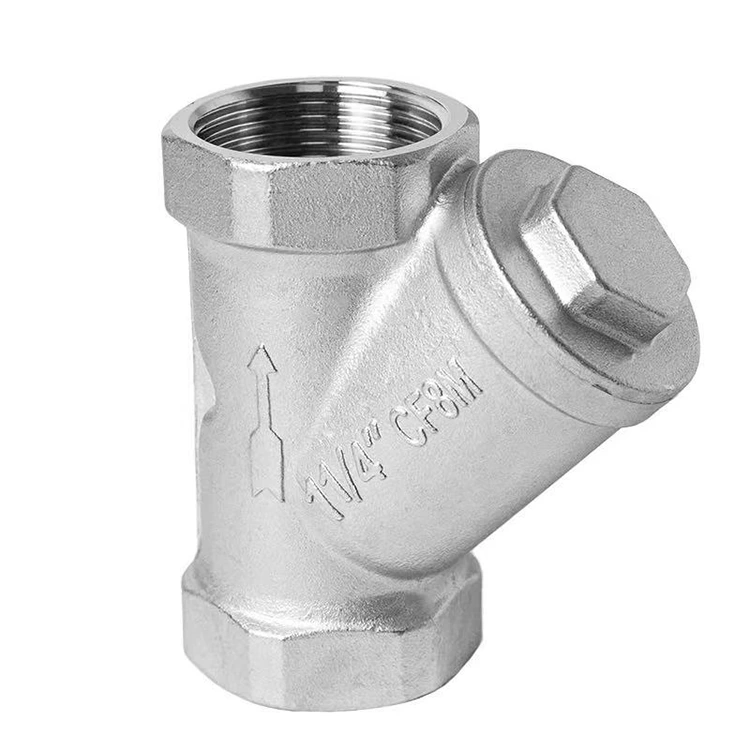

   *   Різьбовий (гвинтовий): класичний, універсальний метод із використанням конічної (NPT) різьби. Ідеально підходить для систем, що потребують технічного обслуговування, польових модифікацій і міцних з’єднань, де може знадобитися розбирання. Потрібен герметик для герметичності з’єднання.

   *   Паяні/паяні (зварні шви): переважно для міді та сталі. Створює постійне, гладке та дуже надійне з’єднання шляхом плавлення присадочного металу в зазор між муфтою фітинга та трубою. Необхідний для високоякісної сантехніки та критичних технологічних ліній.

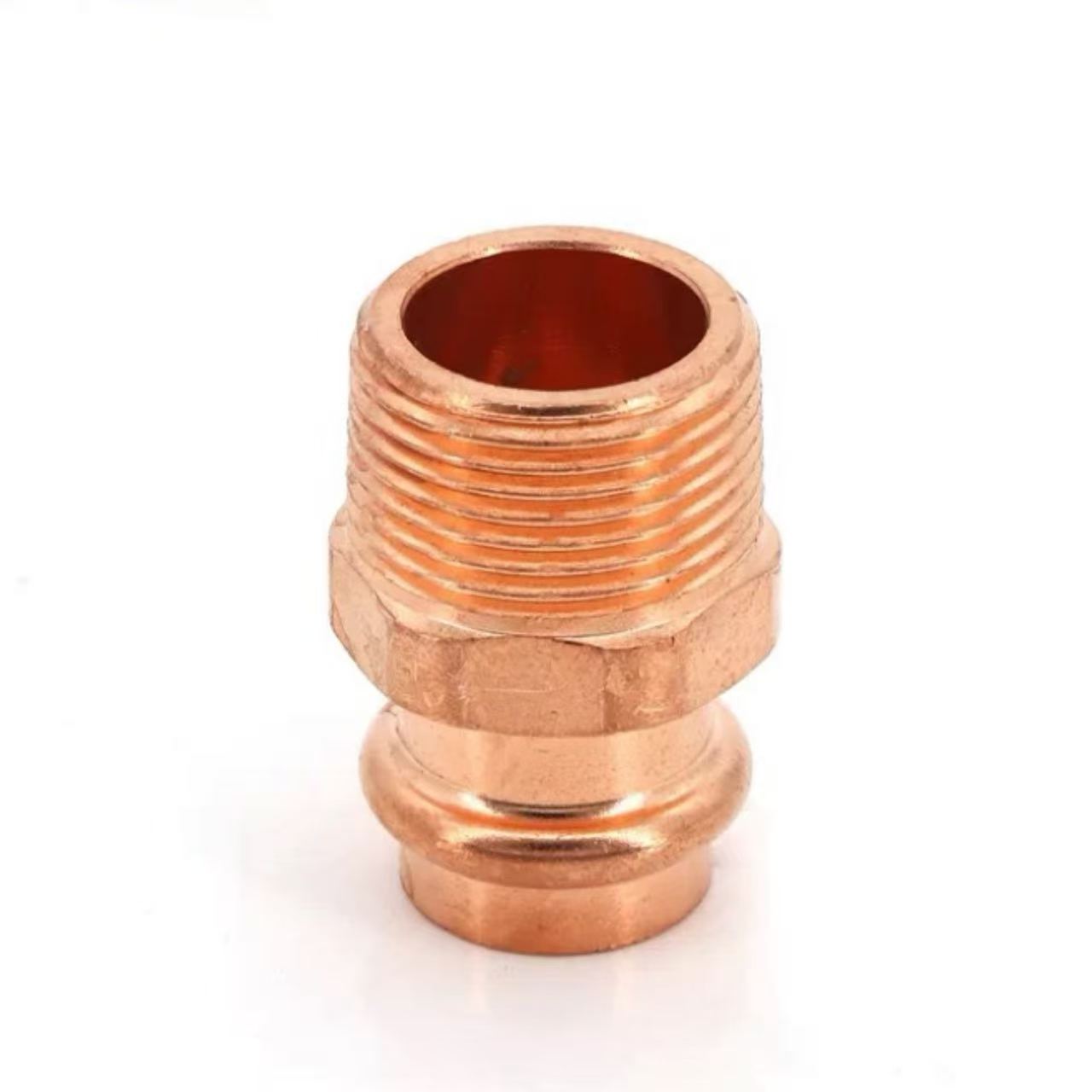

   *   Прес-фіт: сучасний метод за допомогою спеціальних інструментів для обтиску фітинга з внутрішнім ущільнювальним кільцем на трубі. Забезпечує швидке, чисте та надійне з’єднання без нагрівання та різьби. Швидке впровадження в комерційних сантехнічних і гідронічних системах.

   *   Push-to-Connect: найпростіший спосіб встановлення для тимчасових або доступних ліній (наприклад, стисненого повітря, приладів). Цанга та механізм ущільнювального кільця дозволяють з’єднувати та від’єднувати без інструментів.

   *   Зварювання розчинником: використовується для пластикових (ПВХ/ХПВХ) систем. Хімічний розчинник розплавляє та сплавляє трубу та фітинг в єдину монолітну частину.

3. Номінальний тиск і стандарти:Трубопровідна арматуравиготовляються відповідно до певних класів тиску (наприклад, Список 40, 80, Клас 150, 300) і мають відповідати галузевим стандартам (ASTM, ASME, EN). Вибір фітинга з номінальним тиском, що дорівнює або перевищує максимальний робочий тиск системи, не підлягає обговоренню з точки зору безпеки.

Інструкція з вибору: відповідність установки до завдання

Логічний процес вибору забезпечує цілісність системи:

1.  Визначте послугу: яка рідина чи газ? При якій температурі і тиску? Чи корозійний? (наприклад, гаряча питна вода, 80°C, 6 бар).

2.  Виберіть матеріал труби: виходячи з умов експлуатації та бюджету (наприклад, мідь).

3.  Виберіть метод підключення: збалансуйте продуктивність, навички встановлення та майбутні потреби в доступі (наприклад, фіксація для швидкості та надійності).

4.  Укажіть тип і розмір фітинга: визначте необхідну функцію (наприклад, коліно 90°, 22 мм x 22 мм).

5.  Перевірте сумісність: переконайтеся, що матеріал фітинга, метод ущільнення та номінальний тиск повністю сумісні з вибраною трубою та параметрами системи.

Висновок: основа цілісності системи

Трубопровідна арматура є критичним розділовим знаком у мові трубопровідних систем. Їх правильний вибір і установка є основою довговічності, безпеки та ефективності системи. Незважаючи на те, що вони можуть працювати поза полем зору, визначення високоякісних відповідних фітингів є одним із найвпливовіших рішень, які може прийняти інженер, підрядник або монтажник. У заплутаному танці динаміки рідини ці компоненти є безшумними, непохитними партнерами, які гарантують, що все тече, як задумано.
