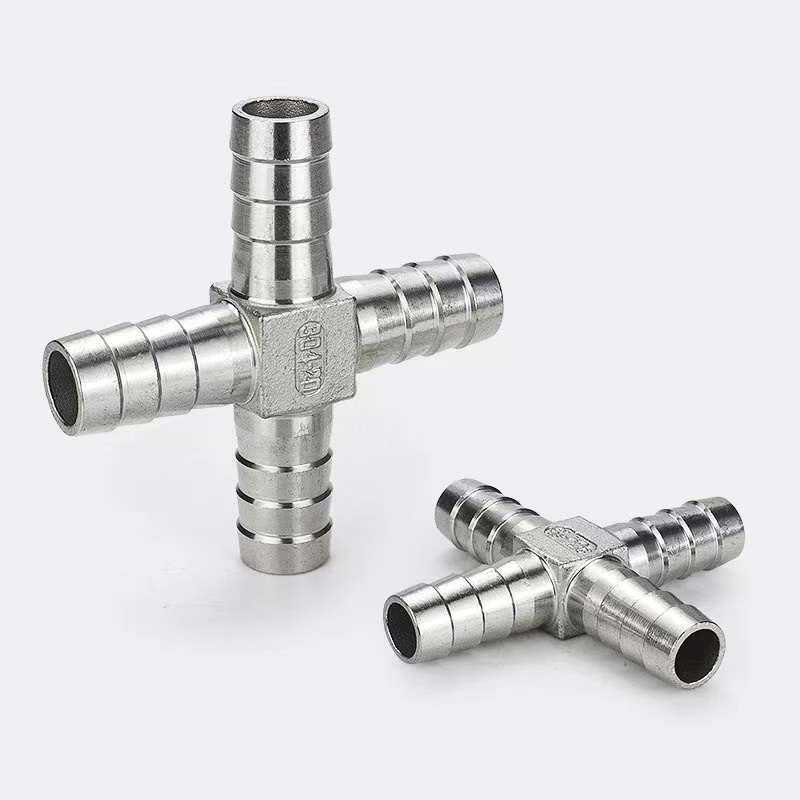

Фітинг водопровідної пагоди хрестового типу

Як професійний виробник трубопровідної арматури в Китаї, Shenchi Factory пропонує хрестоподібний водопровідний фітинг Pagoda — чотиристоронній відводний компонент. Його основний корпус має чотири хрестоподібні порти «пагоди» (з шипами), сконструйовані для рівномірного розподілу однієї рідини, що надходить у три лінії відгалуження, або для об’єднання кількох входів в одну. Виготовлений з латуні, нержавіючої сталі 304 або нержавіючої сталі 316L, виріб демонструє виняткову стійкість до корозії та підходить для застосування в системах очищення води, пневматичних системах, сільськогосподарському зрошенні та медичному обладнанні. Зубчасті виступи мають протиковзку конструкцію канавок; при використанні в поєднанні з хомутами для шлангів вони забезпечують надійне з’єднання, полегшують установку та забезпечують ефективне відведення рідини «один всередину, три назовні».

Технічні характеристики продукту

Опис ядра

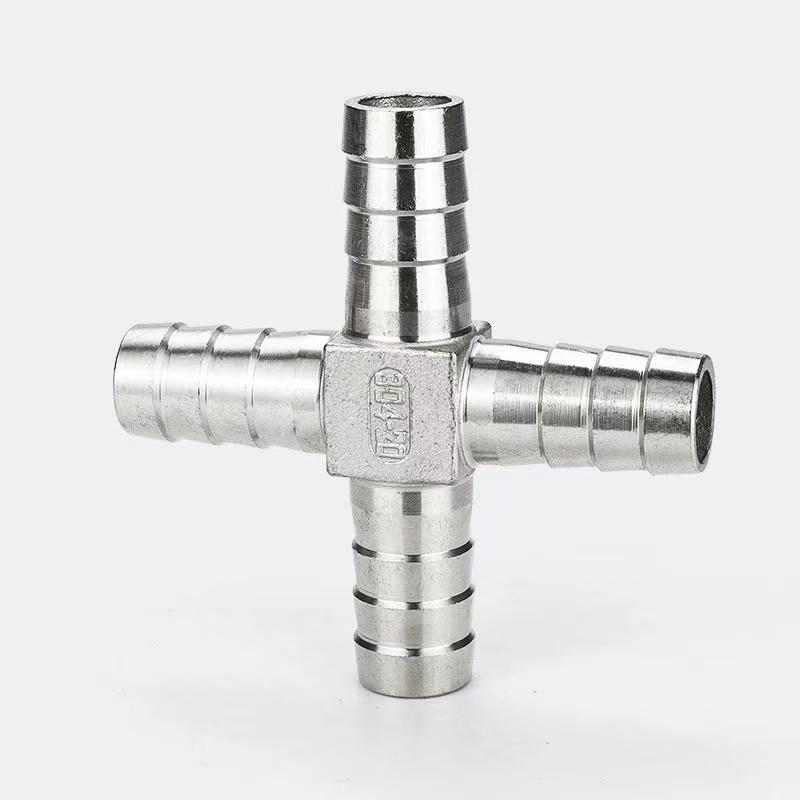

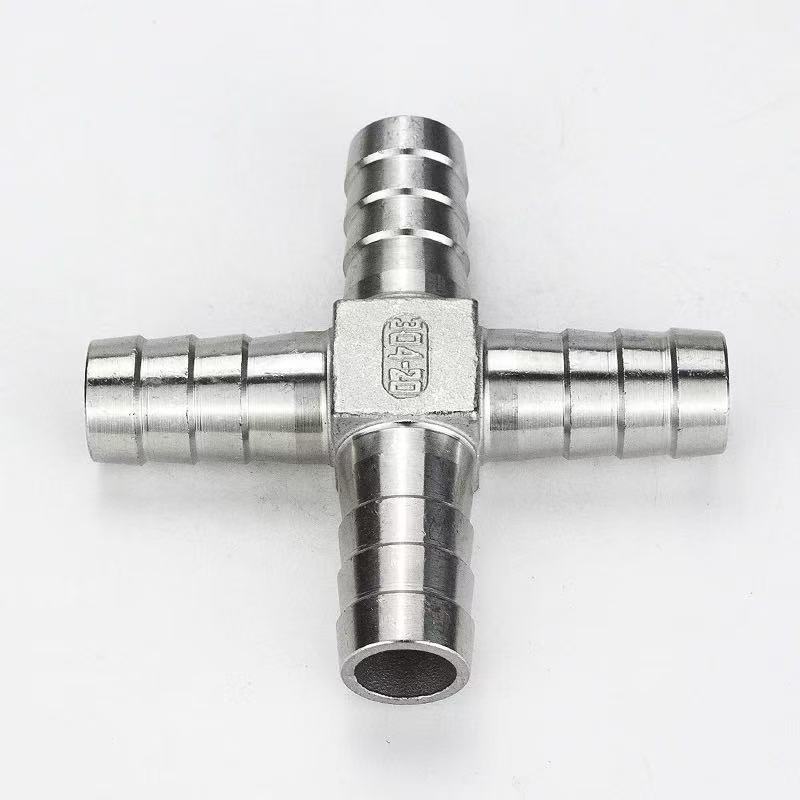

Фітинг для водопровідної труби Pagoda Cross-Type є чотиристороннім компонентом для відведення рідини. Його основний корпус має чотири шипчасті порти у вигляді пагоди, розташовані в поперечній конфігурації, призначені для рівномірного розподілу одного потоку рідини на три лінії розгалуження або для об’єднання кількох потоків рідини в один канал.

1. Хрестоподібна чотириходова структура: чотири порти розташовані ортогонально під кутом 90 градусів і складаються з одного входу та трьох вихідних отворів. Конфігурація входу та виходу може бути гнучко налаштована залежно від орієнтації установки, дозволяючи різні режими підключення, такі як один-в-три виході або три в одному-виході.

2. Дизайн у стилі пагоди: кожен порт має прогресивно звужується багатоступінчастий профіль із загостреннями. Коли вставляється гнучкий шланг, ці зубці створюють кілька ущільнювальних кілець на внутрішній стінці шланга; при закріпленні за допомогою шлангового хомута з нержавіючої сталі результуючий опір висмикуванню значно вищий, ніж у стандартних прямих фітингів.

3. Можливість ефективного відводу: порівняно з використанням кількох Т-подібних фітингів у послідовності, конструкція перехресного типу виконує відведення один-на-три в одному блоці. Це зменшує загальну кількість фітингів і потенційних точок витоку, що призводить до більш чистого та більш раціонального розташування трубопроводів.

Висока адаптивність

Фітинг для водопровідної труби Shenchi Cross-Type Pagoda демонструє виняткову адаптивність, здатну задовольнити вимоги до з’єднання трубопроводів у різних сценаріях і специфікаціях:

Специфічні виміри адаптивності:

Сумісність з м’якими шлангами: конструкція пагоди з колючками сумісна з різноманітними матеріалами для м’яких шлангів, включаючи ПУ, ПЕ, ПВХ, силікон, нейлон і гуму, що робить його широко застосовним у таких сферах, як очищення води, пневматика, медичні технології та хімічна обробка.

Сумісність розмірів і специфікацій: зовнішній діаметр пагоди відповідає семи загальним специфікаціям — 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 16 мм і 20 мм, — що дозволяє з’єднувати його з різними м’якими шлангами з внутрішнім діаметром від 3 мм до 19 мм.

Гнучкість орієнтації встановлення: хрестоподібна чотиристороння структура підтримує кілька конфігурацій входів/виходів, наприклад один вхід/три виходи, три входи/один вихід і два входи/два виходи, що дозволяє гнучко регулювати залежно від фактичної схеми трубопроводу.

Можливості налаштування: ми пропонуємо послуги з налаштування ODM та OEM, що дає нам змогу змінювати профіль зубця пагоди, кількість штрихів, кількість портів, обробку поверхні та лазерне маркування відповідно до креслень клієнта для задоволення нестандартних вимог.

Розширення інтерфейсу: її можна поєднувати з іншими продуктами тієї ж серії, такими як L-тип, T-тип і фітинги типу pagoda для монтажу на панелі, щоб створити комплексні рішення для розподілу потоку, зміни напрямку та з’єднань через панелі.
