З'єднувач водопровідної труби Pagoda L-типу

Види продукції

Як професійний китайський виробник з’єднувачів для водопровідних труб L-типу Pagoda Shenchi пропонує два основних типи продукції:

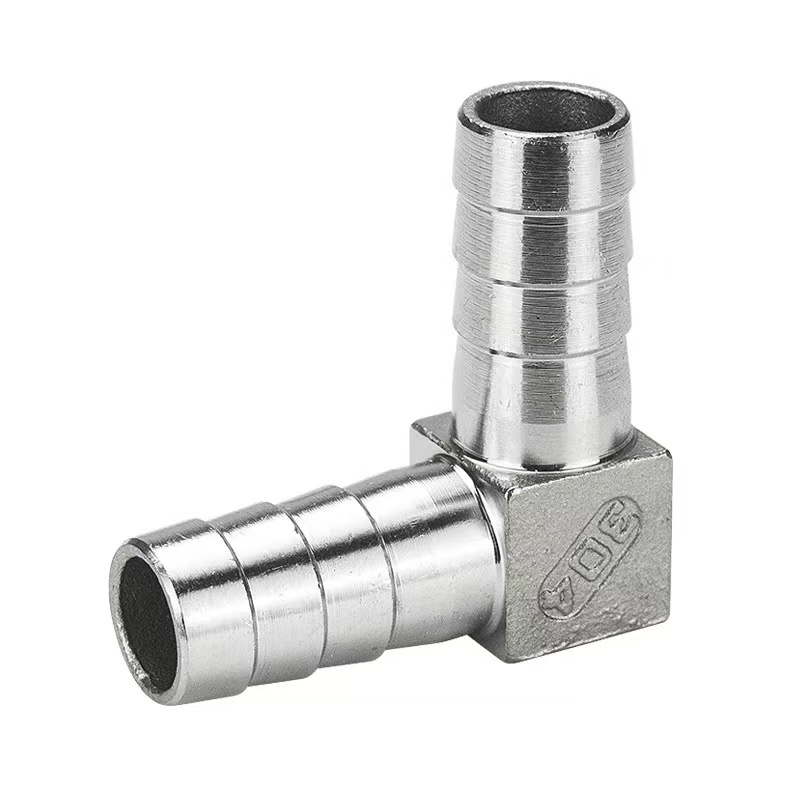

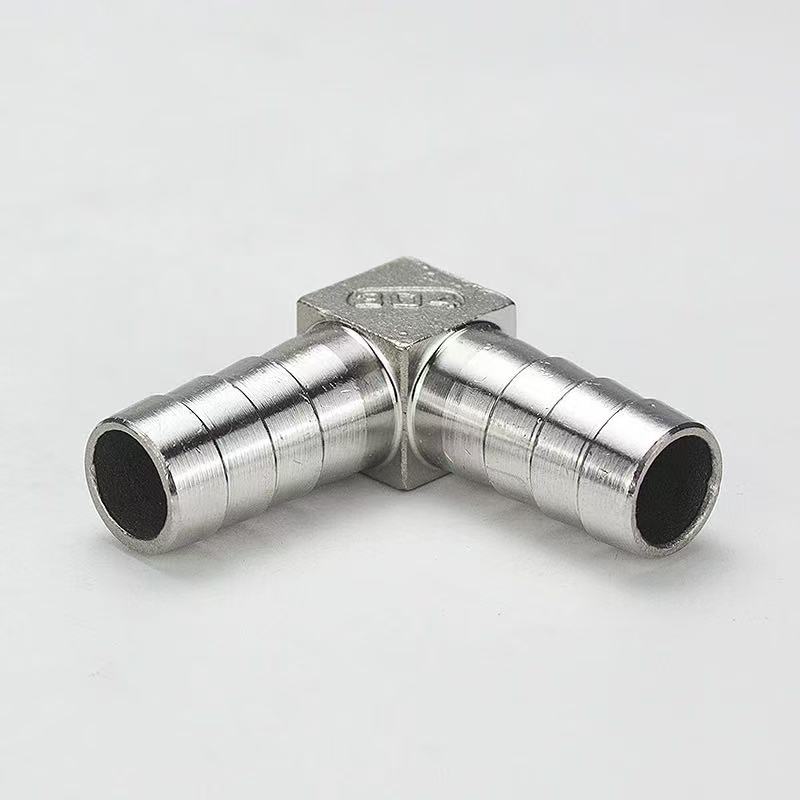

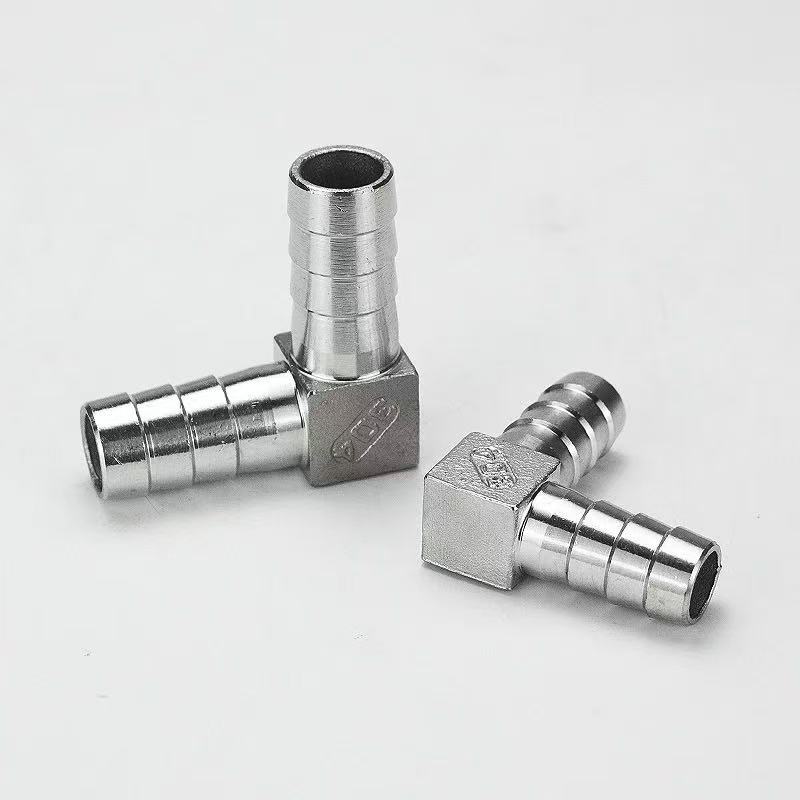

З’єднувач водопровідної труби L-типу Pagoda: обидва кінці мають структуру пагоди з колючками, призначену для створення направленого з’єднання під кутом 90 градусів між двома гнучкими шлангами.

З’єднувач типу L із зовнішньою різьбою «Пагода»: один кінець має структуру «пагода» із зазубринами для з’єднання з гнучким шлангом, тоді як інший кінець має зовнішню (зовнішню) різьбу, призначену для створення спрямованого з’єднання під кутом 90 градусів між шлангом і частиною обладнання з внутрішнім (мама) різьбовим портом.

Обидва типи мають конструкцію під кутом 90 градусів з ідентичними специфікаціями для кінців пагоди з колючками. Вони доступні з різних матеріалів: нержавіюча сталь 304, нержавіюча сталь 316L або латунь. Ключова відмінність полягає в методі з’єднання: перший забезпечує пряме з’єднання шланг до шланга, тоді як другий полегшує перехідне з’єднання між шлангом і частиною обладнання, пропонуючи таким чином гнучкі варіанти вибору для різних сценаріїв встановлення.

Яка різниця між з’єднувачем водопровідної труби L-типу Pagoda та з’єднувачем Pagoda з зовнішньою різьбою L-типу?

Основна відмінність: з’єднувач Shenchi L-Type Pagoda Pipe Pipe має подвійний інтерфейс (обидва кінці – це гофровані головки, призначені для підключення безпосередньо до гнучких шлангів). З’єднувач Pagoda з зовнішньою різьбою L-типу має зовнішню різьбу на одному кінці та зубчасту пагоду на іншому, призначений для під’єднання гнучкого шланга до жорсткої труби або корпусу клапана з внутрішньою різьбою. Шенчі’s високоефективні з’єднувачі водопровідних труб L-типу Pagoda виковані з латуні або нержавіючої сталі 304/316L; їх 90-градусна структура під прямим кутом ідеально підходить для перенаправлення трубопроводів. Конструкція з подвійними зубцями забезпечує щільне та надійне захоплення—особливо в поєднанні з хомутами для шлангів—щоб запобігти від’єднанню та витоку. Ці фітинги забезпечують чудову стійкість до тиску, корозії та старіння. Варіант з нержавіючої сталі 316L спеціально підходить для висококорозійних середовищ, таких як морська вода або хімічна обробка. Прості в установці, ці фітинги ідеально підходять для з’єднань шлангів низького тиску в сантехніці, пневматичних системах і промислових рідинах, пропонуючи виняткову стабільність і довговічність.

Технічні характеристики продукту

Інструкції з монтажу

З’єднувач водопровідної труби L-типу Pagoda торгової марки Shenchi, виготовлений відповідно до національних стандартів, простий у встановленні. Виконання наведених нижче дій гарантує надійне з’єднання:

Крок 1: Відрізання шланга

Використовуйте спеціалізований різак для шланга, щоб відрізати кінець шланга під прямим кутом і плоско, уникаючи кутових надрізів або задирок, щоб забезпечити ідеальне прилягання до зубців пагоди. Для плетених або армованих шлангів рекомендується використовувати метод гарячого різання, щоб ущільнити краї та запобігти зношуванню.

Крок 2: кінцеве з’єднання пагоди

Вставте шланг вертикально в кінець пагоди, доки лицьова сторона шланга не торкнеться основи фітинга пагоди. Зубці Pagoda мають ступінчасту конструкцію, яка створює кілька ущільнювальних кілець після вставлення шланга. Для застосування під високим тиском закріпіть з’єднання за допомогою шлангового хомута з нержавіючої сталі або пружинного затиску; затискач слід розташувати між другою та третьою зубцями пагоди.

Крок 3: різьбове кінцеве з'єднання

Виберіть відповідний метод ущільнення для різьбового кінця на основі його специфікацій: G-різьба (паралельна трубна різьба) потребує гумової або мідної прокладки для ущільнення; NPT або R-різьба (конічна трубна різьба) вимагає обгортання 3–5 обертів ущільнювальної стрічки PTFE перед затягуванням. Під час затягування прикладіть гайковий ключ до шестигранного корпусу фітинга, щоб запобігти передачі крутного моменту до точки з’єднання шланга.

Крок 4: Випробування тиском

Після завершення монтажу виконайте випробування статичним тиском при 1,5-кратному перевищенні робочого тиску системи. Якщо після підтримки цього тиску протягом 3 хвилин витоків не спостерігається, вузол готовий до використання. Процедура встановлення для відповідного роз’єму Pagoda з чоловічою різьбою L-типу в цій серії ідентична — відрізняється лише типом різьби — що дозволяє здійснювати гнучкий вибір на основі конкретних вимог до інтерфейсу.

Поля застосування

1. Обладнання для очищення води

З’єднувач водопровідної труби L-типу Pagoda призначений для направленого з’єднання під кутом 90 градусів між трубками з ПЕ та ПУ в очищувачах води, пом’якшувачах води та системах RO (зворотного осмосу). Виготовлений з нержавіючої сталі 316L, він відповідає санітарним вимогам харчових продуктів. Додатковий роз'єм Pagoda L-типу з чоловічою різьбою в цій же серії доступний для застосувань, де інтерфейс обладнання має внутрішню (мама) різьбу.

2. Пневматичні системи автоматизації

Використовується для прокладки пневматичних труб у повітряних компресорах, колекторах пневматичних клапанів та автоматизованих складальних лініях. Його L-подібна структура зберігає внутрішній простір для обладнання, а сумісність із швидкоз’єднувальними цангами полегшує швидке складання, розбирання та обслуговування.

3. Сантехніка та побутова техніка

Підключає шланги подачі води для розумних туалетів, посудомийних машин, пральних машин і подібних пристроїв. Виготовлений з латуні з’єднувач водопровідної труби L-типу Pagoda забезпечує чудову теплопровідність, що робить його придатним для ліній гарячої води. Роз'єм Pagoda з чоловічою різьбою L-типу розроблено для більш широкого діапазону стандартів інтерфейсу, які є в імпортному обладнанні.

4. Промислові системи охолодження та змащення

Застосовується в лініях охолодження верстатів і системах гідравлічного змащення. Конструкція з нержавіючої сталі забезпечує чудову стійкість до корозії, забезпечуючи надійну роботу в складних середовищах, пов’язаних із масляним туманом, охолоджувальними рідинами та подібними складними умовами експлуатації.
