Перегородка

Shenchi представляє високоякісні фітинги для перегородок, спеціально розроблені для прокладання шлангів через панелі обладнання, забезпечуючи при цьому надійну герметизацію. Виготовлені з латуні, нержавіючої сталі SUS304 і SUS316L, ці фітинги мають високу стійкість до корозії та підходять для широкого діапазону робочих умов.

Структура продукту

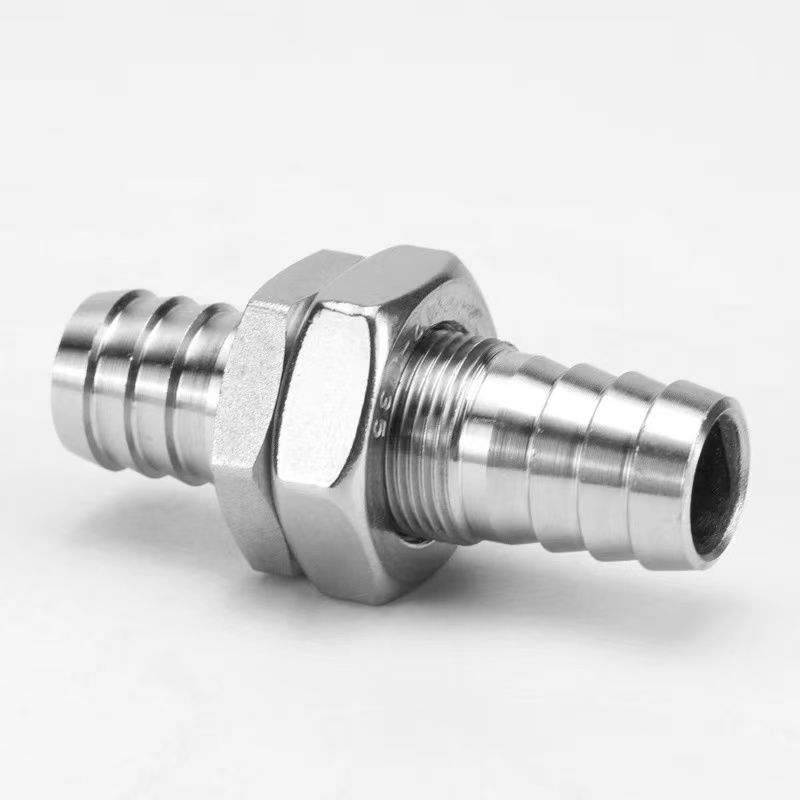

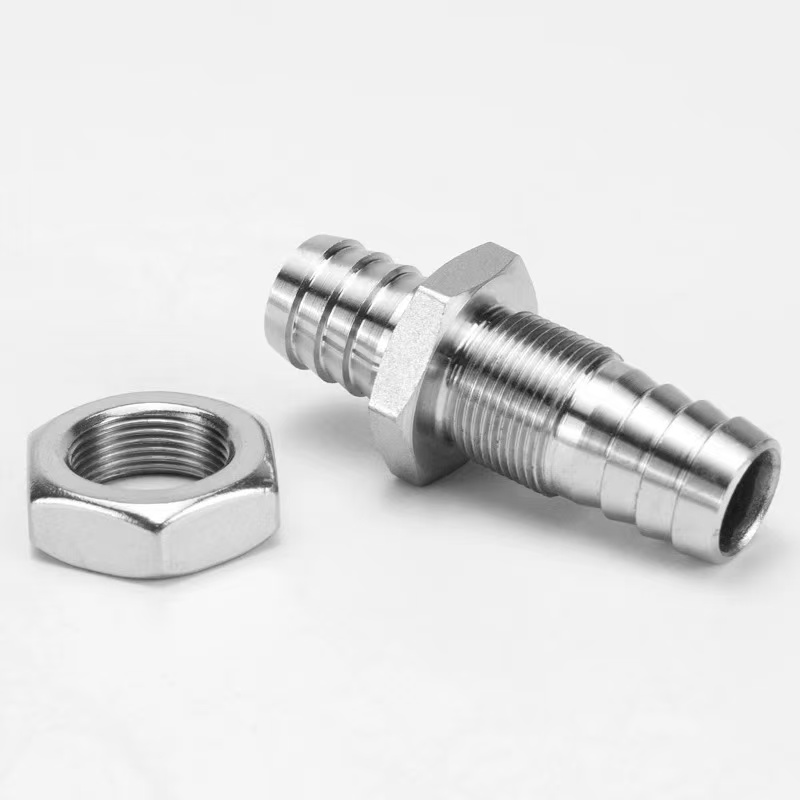

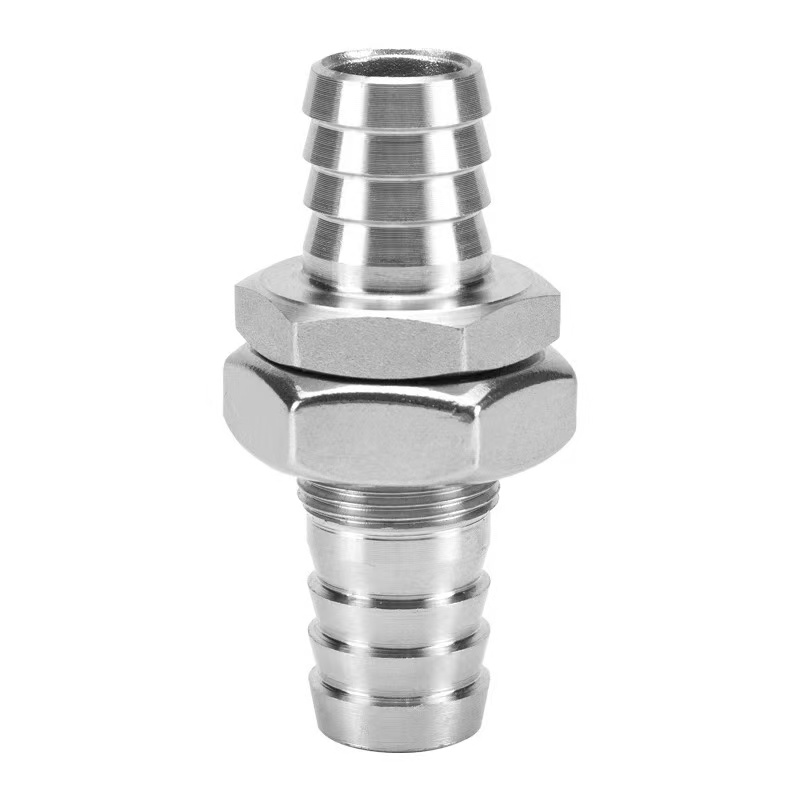

Конструкція колючого фітинга перегородки включає різьблення перегородки, стопорну гайку та з’єднання з колючими шлангами. При установці потрібно тільки отвір панелі; затягування гайки завершує процес фіксації та ущільнення.

Зазубрений кінець має дизайн канавки проти ковзання, що забезпечує надійне з’єднання при використанні з хомутом для шланга. Ці фітинги широко використовуються в шафах керування, обладнанні для очищення води, медичних інструментах та інших суміжних галузях.

Технічні характеристики продукту

Структурні переваги

Фітинг Bulkhead Plated Fitting — це трубний фітинг, спеціально розроблений для прокладання шлангів через панелі обладнання, корпуси або перегородки, забезпечуючи при цьому фіксоване ущільнення. Його основна конструкція включає різьбову секцію перегородки, стопорну гайку, ущільнювальну прокладку та з’єднання з колючим шлангом. Під час монтажу на панелі потрібно лише зробити отвір відповідного діаметру. Різьбовий відрізок фітинга пропускається через отвір, а гайка затягується з протилежного боку для завершення процесу фіксації та ущільнення.

1. Конструкція кріплення перегородки:Довжина різьби адаптована до загальної товщини панелей. Після затягування стопорної гайки вона утворює жорстку фіксацію з панеллю, забезпечуючи надійність кріплення навіть за зовнішніх тягових зусиль.

2. З’єднання з колючим шлангом:Одна або обидві сторони панелі мають загострені конічні зуби для вставлення шланга та формування герметичного з’єднання з хомутом для шланга. Зазубрений кінець має подвійний дизайн канавок проти ковзання, що забезпечує значно більший опір висмикуванню, ніж звичайні фітинги.

3. Система ущільнення:З обох сторін панелі є гумові прокладки або ущільнювальні кільця. Коли гайка затягується, ущільнююча прокладка стискається, досягаючи водонепроникності та пилу ущільнення в отворі панелі зі ступенем захисту до IP65 або вище.

Спосіб встановлення

Міцні фітинги перегородок Shenchi легко встановити. Надійне та герметичне з’єднання можна досягти всього за шість кроків:

Крок 1: Підготовка отвору в панелі

Зробіть відповідний круглий отвір на панелі, виходячи із зовнішнього діаметра ділянки різьби. Переконайтеся, що край отвору гладкий і без задирок, щоб не пошкодити ущільнювальну прокладку.

Крок 2: Установіть ущільнювальну прокладку

Насуньте ущільнювальну прокладку з EPDM, що входить до комплекту, на різьбову частину, притиснувши її до основи фітинга. Якщо потрібне ущільнення з обох сторін панелі, розташуйте одну прокладку з кожного боку.

Крок 3: Вставте через панель

Вставте різьблення в отвір з одного боку панелі, переконавшись, що основа кріплення торкається панелі з ущільнювальною прокладкою між ними.

Крок 4: Затягніть стопорну гайку

Накрутіть стопорну гайку на різьбовий відрізок з протилежного боку панелі та поступово затягніть її гайковим ключем. Рекомендований крутний момент: 5–8 Н·м для латуні та 8–12 Н·м для нержавіючої сталі. Тримайте корпус фітинга нерухомим під час затягування.

Крок 5: Підключіть шланг

Виберіть специфікацію, де зовнішній діаметр зубця на 0,5–1 мм більший за внутрішній діаметр шланга. Вставте шланг вертикально в зазубрений кінець, доки він не досягне основи. Для застосування під високим тиском використовуйте хомут для шланга з нержавіючої сталі та закріпіть його між другим і третім зубцями.

Крок 6: Перевірка герметичності

Виконайте випробування статичним тиском при 1,5-кратному перевищенні робочого тиску. Якщо витоку немає протягом трьох хвилин, установка вважається кваліфікованою.
