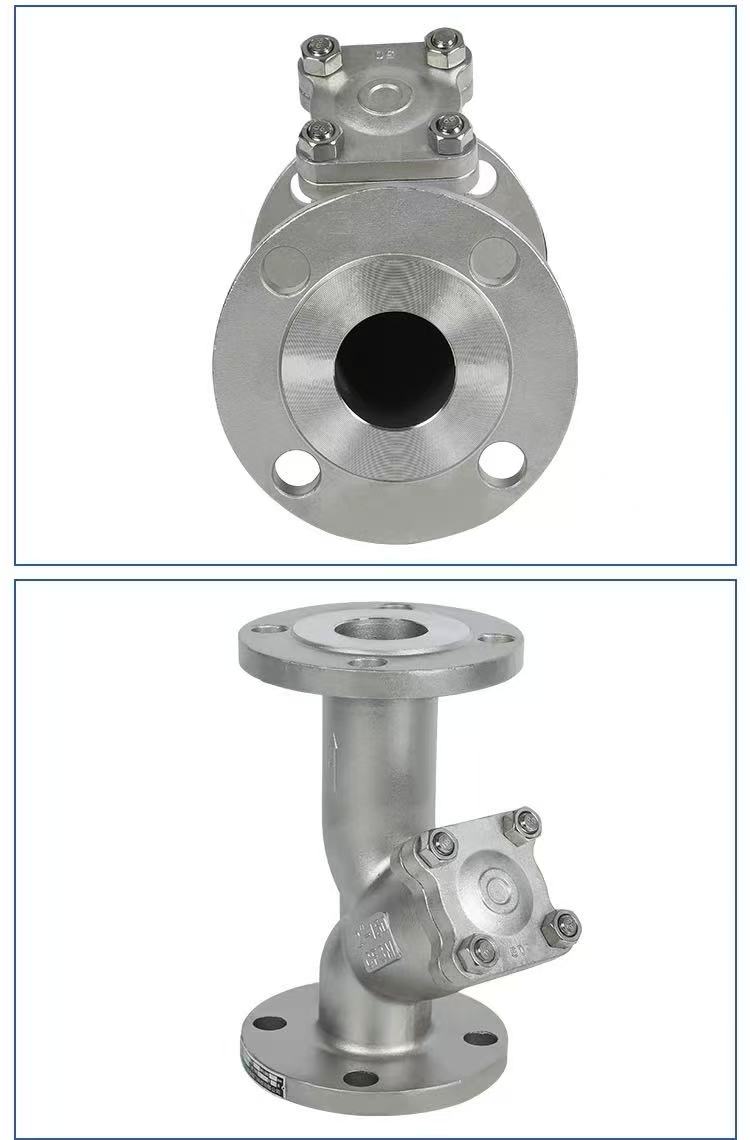

Американський стандартний фланцевий фільтр Y-типу

Принцип роботи

Інтегрований американський стандартний фланцевий фільтр Y-типу заводу Shenchi працює за принципом перехоплення сітчастого фільтра. Середовище надходить у корпус із впускного кінця та протікає через сітку фільтра всередині Y-подібної конструкції. Тверді домішки блокуються всередині сітки фільтра, тоді як чисте середовище проходить через випускний кінець і виходить з нього. Загальна площа сітки фільтра в 3-4 рази перевищує площу поперечного перерізу труби, що забезпечує низький опір і швидкий потік. Для зливу відкрутіть нижню пробку або зніміть кришку фланця, вийміть сітку фільтра, очистіть її, а потім знову встановіть. Основний корпус виготовлено з матеріалів WCB, SUS304 (CF8) або SUS316L (CF3M) за допомогою інтегрованого процесу лиття, що забезпечує безшовний корпус і надійну стійкість до тиску. Продукція Shenchi підходить для фільтрації домішок у трубопроводах, що використовуються в нафтовій, хімічній та водоочисній промисловості.

Параметри продукту

Назва продукту: американський стандартний фланцевий фільтр Y-типу	Технічні характеристики: (1/8"-4") DN6-DN100Технічні характеристики: (1/8"-4") DN6-DN100
Номінальний тиск: PN16	Матеріал корпусу: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандарти: ANSI, BS, DIN, ISO, JIS	Застосовна температура: -20 ℃ ~ +150 ℃ (нормальна), до +350 ℃ (високотемпературний тип), до -196 ℃ (низькотемпературний тип)
Внутрішній металевий матеріал: WCB, SUS304 (CF8), SUS316L (CF3M)	Середня температура: висока температура, низька температура, середня температура, нормальна температура
Спосіб експлуатації: ручний	Ущільнення: EPDM, PPL
Спосіб з'єднання: фланцеве з'єднання	Застосування: вода, повітря, газ, нафта, рідини тощо.
Походження: Китай	Зразок: доступні зразки

Основні моменти для встановлення

Підтвердження напрямку, вирівнювання та затягування фланців, опора та захист трубопроводу.

Встановлюючи фільтри Shenchi American Standard Flange Y-типу, зверніть увагу на три ключові моменти: По-перше, підтвердьте напрямок потоку. Стрілка на корпусі клапана повинна бути вирівняна з напрямком потоку середовища, а сітка фільтра повинна бути встановлена ​​обличчям донизу, щоб полегшити осідання домішок. По-друге, переконайтеся, що фланці вирівняні та затягнуті. Поверхні фланців повинні бути паралельними і концентричними, прокладка по центру, а болти затягувати по діагоналі, щоб уникнути деформації оболонки. По-третє, забезпечити підтримку трубопроводу та захист попереднього фільтра. Фільтр не повинен витримувати вагу трубопроводу; трубопровід необхідно продути перед установкою, щоб видалити великі частинки. Shenchi надає детальні інструкції зі встановлення, підтримує налаштування ODM/OEM, а розмір сітки фільтра можна регулювати за потреби для забезпечення тривалої стабільної роботи фільтра.

Ефективно відфільтровані речовини

Стандартні фланцеві фільтри Y-типу Shenchi ASME переважно фільтрують тверді зважені речовини в середовищах трубопроводу. Це включає: зварювальний шлак, залізні ошурки та залишки іржі від зварювання трубопроводів; пісок, ґрунт, волокна коноплі та залишки герметика, що залишилися після будівництва; тверді частинки, кристали та осади, що переносяться самим середовищем; іржа та фрагменти окалини від старіння та відшарування внутрішньої стінки трубопроводу; і металева стружка та інші домішки в мастилі. Точність фільтрації можна вибрати в межах 50-300 меш, залежно від необхідної чистоти середовища. Вироблені в Китаї стандартні фланцеві фільтри Y-типу ASME виготовлені з матеріалів WCB, SUS304 і SUS316L, що забезпечує стійкість до корозії та адаптованість до різних середовищ.

Речовини, непридатні для фільтрації

Фланцеві фільтри типу Y Shenchi ASME B не підходять для фільтрації таких речовин: хімічних речовин, розчинених у середовищі (таких як солі в розсолі, кислоти та луги в розчинах); масловодні емульсії; в'язкі пасти або колоїди; волокнисті м’які домішки (які можуть проникати в сітку фільтра або обертатися навколо неї); і газоподібні забруднення в газоподібних середовищах. Для цих носіїв необхідно вибрати інші типи фільтрів. Продаючи фільтри Y-типу з фланцем ASME B, Shenchi підтвердить характеристики середовища з клієнтом, щоб уникнути неправильного вибору. Фільтри Y-типу з фланцем ASME B із прайс-листами містять детальні вказівки щодо вибору.
