Внутрішня різьба x стикове зварювання

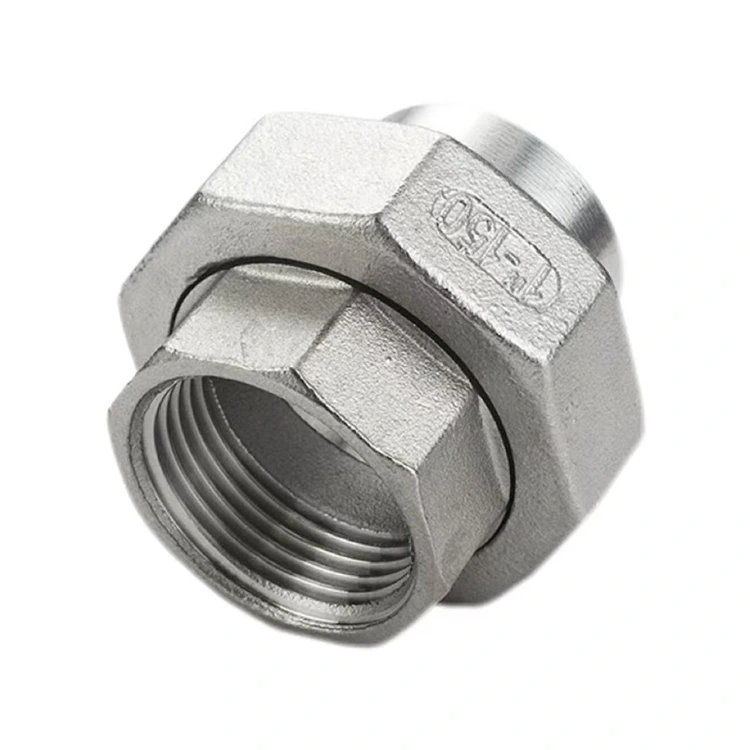

Як професійний виробник трубопровідної арматури в Китаї, Shenchi представляє внутрішній різьбовий з’єднувач x Butt-Weld Union — композитний трубопровідний з’єднувач, який плавно об’єднує кінець із внутрішньою різьбою та кінець під стикове зварювання в одному блокі.

Як високопродуктивний фітинг, основна функція внутрішньої різьби x стикового зварювального з’єднання полягає в полегшенні безшовного сполучення між системами різьбових з’єднань і зварними системами трубопроводів. Кінець із внутрішньою різьбою оброблений за допомогою передової технології ЧПК, що забезпечує точні профілі різьби та надійне ущільнення; це дозволяє здійснювати пряме підключення до пристроїв із зовнішньою різьбою, таких як клапани, крани та інструменти.

Кінець під стикове зварювання має попередньо оброблену фаску (фаску), призначену для зварювання безпосередньо з трубопроводом за допомогою аргонодугового зварювання, створюючи постійне, герметичне ущільнення. Виготовлений із високоякісної нержавіючої сталі або латуні, це з’єднання розраховане на робочий тиск понад 1,6 МПа та працює в діапазоні температур від -20°C до 120°C. Він широко використовується в проектах нового будівництва для з'єднання зварних магістральних трубопроводів з різьбовими відгалуженнями, а також в проектах реконструкції для сполучення зварних систем з різьбовим обладнанням. Завдяки своїм високопродуктивним можливостям він пропонує просте, але надійне рішення для складних завдань з’єднання трубопроводів.

Технічні характеристики продукту

Основна структура та особливості дизайну

1. Інтегрована композитна структура

Штуцер Shenchi з внутрішньою різьбою і стиковим зварюванням має інноваційну інтегровану конструкцію композитної структури, яка точно поєднує внутрішній різьбовий кінець і стиковий кінець в одному корпусі. Це усуває складність, пов’язану з використанням кількох перехідних фітингів, і значно зменшує можливі точки витоку. Виріб формується за допомогою одноетапного процесу кування, що забезпечує щільну структуру матеріалу та високу механічну міцність.

2. Точна внутрішня різьба

Кінець з внутрішньою різьбою оброблений на високоточному обладнанні з ЧПУ; профіль різьби стандартизований, а зачеплення щільне, що повністю відповідає міжнародним стандартам для внутрішніх різьбових з’єднань x стикового зварювання. Технічні характеристики різьби охоплюють стандарти BSPP, BSPT, NPT і метричні стандарти, забезпечуючи ідеальну сумісність із широкою різноманітністю трубопровідних фітингів із зовнішньою різьбою та обладнанням, як вітчизняними, так і міжнародними.

3. Оптимізована конструкція кінця зварного шва

Зварювальний кінець має попередньо оброблений стандартний скіс (фаску), що усуває потребу в додатковій підготовці на місці під час встановлення. При з’єднанні з трубопроводом за допомогою зварювання TIG зварювальне з’єднання досягає міцності, еквівалентної міцності основного матеріалу, створюючи постійну цілісну трубопровідну систему. Товщина стінки труби була оптимізована для забезпечення цілісності зварювання та простоти використання.

4. Проміжна профспілкова структура

Продукт містить знімну структуру проміжного з’єднання, яка має точне різьбове з’єднання та високоякісну ущільнювальну прокладку. Така конструкція забезпечує гнучкість під час встановлення, а також полегшує подальше обслуговування. Для перевірки або ремонту трубопровід можна від'єднати, просто послабивши проміжне з'єднання, таким чином уникаючи необхідності розрізати або повторно зварювати з'єднання труб. II. Конфігурація ключових компонентів

З'єднання Shenchi з внутрішньою різьбою і стиковим зварюванням складається з таких ключових компонентів:

Корпус: Виготовлений із високоякісної нержавіючої сталі 304 або латуні, точно викуваний з цільного шматка.

Накидна гайка: виготовлена ​​з високоміцного матеріалу з антикорозійною обробкою поверхні; призначений для запобігання здиранню різьби навіть після багаторазового складання та розбирання.

Ущільнювальна прокладка: складається зі спеціальної гуми, стійкої до високих температур і старіння; вбудований в заглиблену канавку для забезпечення автоматичного запечатування.

Кінець із внутрішньою різьбою: точна обробка з використанням технології ЧПУ, доступні для вибору різні стандарти різьби.

Інструкції зі встановлення

1. Установка зварного кінця

Очистіть зварений кінець і фаску труби. Підтримуйте відхилення від концентричності менше 0,5 мм. Виконайте зварювання кореневого шва за допомогою TIG (GTAW), щоб забезпечити повне проплавлення в корені шва; після завершення проходу кришки перевірте зварний шов на наявність пористості або шлакових включень.

2. Встановлення кінця з внутрішньою різьбою

Переконайтеся, що поверхня трубного фітинга з зовнішнім різьбленням чиста. Вручну вкрутіть штуцер з внутрішньою різьбою в кінець з’єднання. Використовуйте гайковий ключ, щоб затягнути його до вказаного стандартного крутного моменту; внутрішня ущільнювальна прокладка автоматично стиснеться, щоб утворити герметичність.

3. Запобіжні заходи

Під час монтажу уникайте передачі тепла, що виділяється під час зварювання, до зони ущільнювальної прокладки. Зачекайте, поки зварне з'єднання повністю охолоне, перш ніж виконувати будь-які операції зі складання або розбирання накидної гайки.

Інструкції з технічного обслуговування

Регулярна перевірка: кожні шість місяців перевіряйте штуцер на наявність будь-яких ознак протікання або ослаблення різьби.

Заміна прокладки: якщо ущільнююча прокладка має ознаки старіння або зносу, просто послабте накидну гайку, щоб легко замінити її.

Догляд за різьбою: після тривалої роботи нанесіть на різьбу невелику кількість антикорозійного мастила.

Перевірка зварного кінця: перевірте зварний шов на наявність корозії чи тріщин; якщо виявлені проблеми, негайно виконайте ремонтне зварювання.

Обслуговування системи: якщо обладнання потребує розбирання для обслуговування, просто послабте центральну накидну гайку — немає необхідності різати труби.

Чому варто вибрати Shenchi?

1. Суворий контроль якості

Комплексний контроль якості здійснюється протягом усього процесу, починаючи від джерела сировини і закінчуючи кінцевою перевіркою. Кожен готовий виріб проходить 100% перевірку розмірів і перевірку на герметичність перед тим, як залишити фабрику.

2. Послуги налаштування OEM/ODM

Ми пропонуємо індивідуальні послуги з нарізування ниток, пакування та маркування продукції. Ми надаємо можливості швидкого реагування на нестандартні характеристики та спеціальні вимоги до матеріалів.

3. Висока конкурентоспроможність заводських цін

Як постачальник безпосередньо з заводу, ми пропонуємо знижені ціни та багаторівневі стимули на основі обсягу.

4. Довгострокове, взаємовигідне партнерство

Ми активно прагнемо встановити довгострокові відносини співпраці з оптовиками, інжиніринговими фірмами та підрядниками з трубопроводів. V. Рекомендації щодо супутніх продуктів

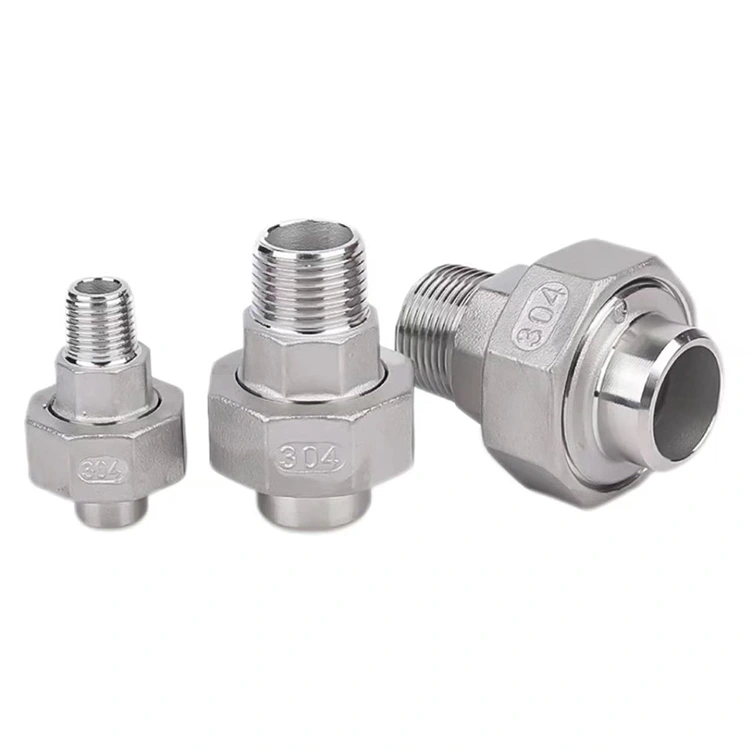

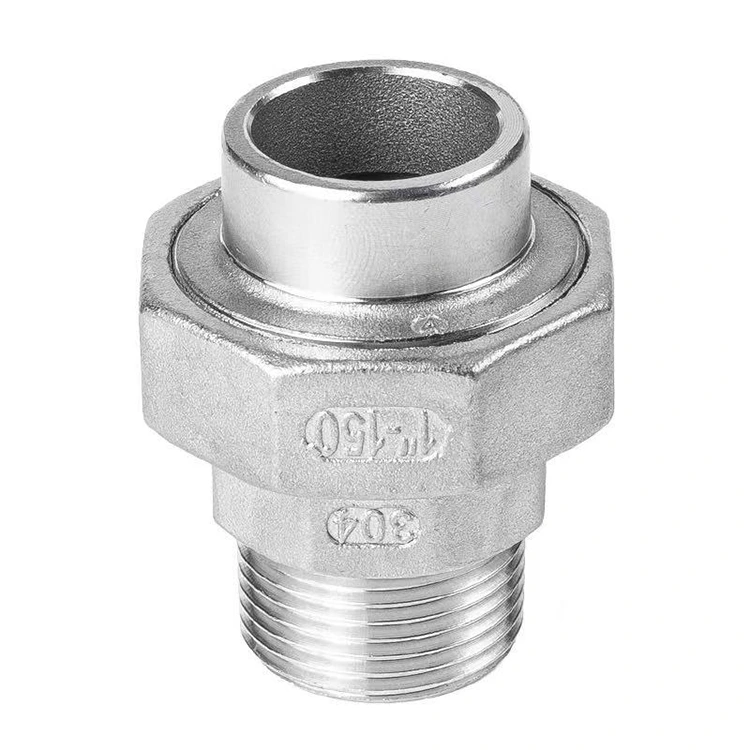

Наша компанія також виготовляє додаткову продукцію цієї ж серії: муфту з зовнішньою різьбою на одному кінці та з’єднанням під зварювання встик – на іншому. Один кінець використовує зовнішню різьбу для з’єднання з фітингами з внутрішньою різьбою, а інший має конфігурацію зварювання встик. Ці два продукти ідеально доповнюють один одного, всебічно задовольняючи вимоги до з’єднання як у різьбових, так і зварних системах трубопроводів. Ми запрошуємо як нових, так і існуючих клієнтів запитувати та робити замовлення.

Висновок

Вибір внутрішньої різьби Zhejiang Shenchi x Butt-Weld Connect — гордість «Зроблено в Китаї» — означає вибір інноваційного дизайну, надійної роботи та зручного обслуговування. Ми з нетерпінням чекаємо на співпрацю з оптовиками по всьому світу, щоб разом побудувати світле майбутнє.
