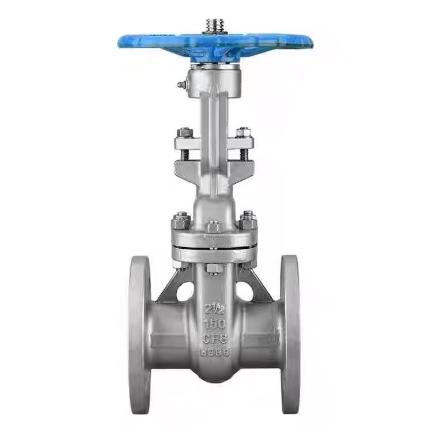

Фланцевий засув із висувним штоком американського стандарту

Принцип роботи фланцевого засувки з висхідним штоком ASME

Коли оператор повертає маховик, маховик приводить в обертання шток клапана. Трапецієподібна різьба на верхньому кінці штока клапана входить у зчеплення з гайкою штока клапана, перетворюючи обертальний рух на осьовий лінійний рух. Оскільки стрижень клапана та затвор з’єднані, стрижень клапана змушуватиме затвор підніматися або опускатися разом.

Щоб відкрити клапан, поверніть маховик проти годинникової стрілки. Шток клапана змушує затвор рухатися вгору в лінійному русі, змушуючи затвор від’єднуватися від сідла клапана. Коли затвор піднімається на висоту, що дорівнює подвійному номінальному діаметру клапана, прохід рідини повністю вільний, і клапан знаходиться в повністю відкритому положенні. Під час роботи маховик, як правило, повертають у положення, де його більше не можна повертати, а потім повертають назад на півоберта на один оберт, щоб досягти повністю відкритого положення, запобігаючи блокуванню штока клапана через зміни температури.

Щоб закрити клапан, поверніть маховик за годинниковою стрілкою. Шток клапана змушує затвор рухатися вниз у лінійному русі, змушуючи затвор тиснути на сідло клапана. Крутний момент, прикладений маховичком, створює примусову силу ущільнення, а тиск середовища в трубопроводі також притискає затвор до іншого сідла клапана, утворюючи ефект самоущільнення. Ця подвійна дія забезпечує нульовий витік у закритому стані.

Основною характеристикою засувки з висхідним штоком є ​​те, що шток клапана піднімається та опускається синхронно з шибером. Оператори можуть візуально визначити відкритий/закритий стан клапана, спостерігаючи за довжиною штока клапана, що виходить за межі кришки клапана — чим довше тягнеться шток, тим ширше відкритий клапан; коли шток повністю втягнутий, клапан закритий.

Особливо важливо відзначити, що засувки з висувним фланцем ASME (американського стандарту) можна використовувати лише в повністю відкритих або повністю закритих положеннях і не можуть використовуватися як регулюючі клапани. Якщо залишити в частково відкритому положенні протягом тривалого періоду, високошвидкісна течія середовища роз’їсть ущільнювальні поверхні, спричиняючи знос затвора та сідла, що зрештою призведе до витоку клапана. Крім того, середовище може надходити з будь-якої сторони засувки в будь-якому напрямку, усуваючи необхідність розглядати напрямок потоку під час монтажу та полегшуючи планування місця.

Параметри продукту

Стійкість до високих температур і високого тиску

Фланцеві засувки Shenchi ASME зі стандартним висувним штоком мають дві основні переваги: ​​стійкість до високих температур і стійкість до високого тиску. Матеріал WCB може витримувати температуру до 425 ℃, тоді як нержавіюча сталь підходить для більш широкого діапазону температур. Номінальний тиск класу 150, робочий тиск досягає 1,9 МПа при кімнатній температурі, що перевищує стандарт PN16. Ущільнювачі доступні у стійких до високих температур PPL або водостійких типів EPDM. Виготовлений у Китаї, Shenchi реалізує комплексний контроль якості від сировини до готової продукції, забезпечуючи тривалу стабільну роботу в умовах високої температури та високого тиску.

Надійна продуктивність під високим тиском перевищує стандарти класу 150

Стандартна шиберна засувка Shenchi ASME B16.10 із висхідним штоком може похвалитися надійною стійкістю до високого тиску. Фланцеве з'єднання відповідає стандартам ASME B16.10 з рівномірно затягнутими болтами та рівномірним розподілом тиску на прокладки. Клас 150 забезпечує робочий тиск 1,9 МПа при кімнатній температурі з достатнім виміряним запасом тиску. Товщина стінки корпусу клапана розроблена відповідно до стандартів ASME, що перевищує національні стандарти підвищеної безпеки. Shenchi пропонує зі знижкою стандартні засувки ASME з висувним фланцем; оптова закупівля має право на знижки та забезпечує тривалу стабільну роботу в умовах високого тиску.

Прямі закупівлі на заводі та підтримка персоналізації OEM

Shenchi, як постачальник ASME (американського стандарту) засувок з висувним фланцем, пропонує послуги з виготовлення зразків. Ми пропонуємо засувки ASME зі зниженим фланцем за прозорими заводськими цінами, усуваючи націнки посередників. Ми підтримуємо налаштування ODM та OEM; матеріали, діаметри, стандарти фланців і методи роботи можна налаштувати відповідно до ваших потреб. Наші шиберні засувки ASME з висувним штоком прості в обслуговуванні, мають просту структуру та низькі витрати на обслуговування. Виготовлені в Китаї шиберні засувки Shenchi ASME із висувним штоком мають надійну якість і стабільні терміни доставки. Глобальні клієнти можуть зв’язатися з Shenchi для отримання детальних технічних параметрів і останніх преференційних цін.
