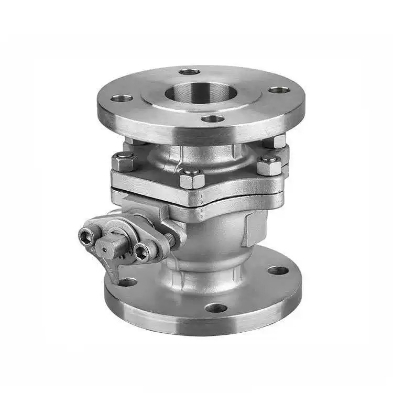

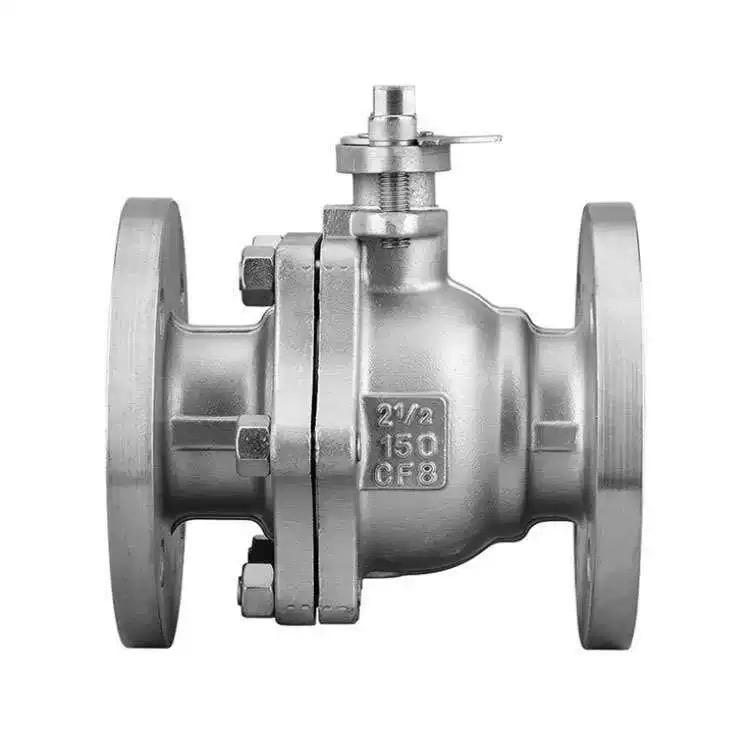

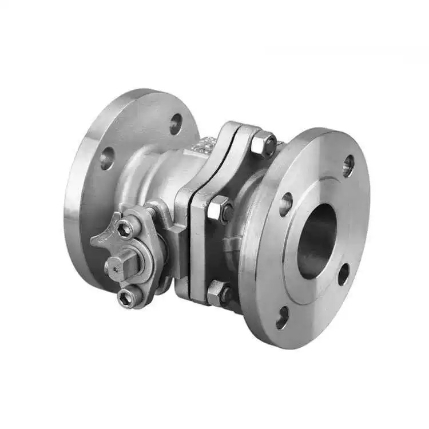

Фланцевий кульовий кран американського стандарту

Принцип роботи

Потік середовища контролюється поворотом кульки на 90°.

У центрі кулі розташований наскрізний отвір такого ж діаметру, як і труба. Коли рукоятка або привід повертає кульку на 90°, поки наскрізний отвір не вирівняється з віссю труби, середовище тече вільно без перешкод, клапан повністю відкритий, а опір потоку майже дорівнює нулю. Коли кулька повертається ще на 90° до тих пір, поки наскрізний отвір не буде перпендикулярно трубі, тверда сферична поверхня повністю перекриває прохід, клапан закривається і досягається надійне закриття.

Американський стандартний фланцевий кульовий кран має двонаправлену конструкцію ущільнення, що дозволяє середовищу надходити з будь-якого напрямку без обмежень напрямку потоку. М’які ущільнення (PTFE/PPL) забезпечують нульовий витік, тоді як жорсткі ущільнення підходять для високих температур і високого тиску. Стержень клапана має структуру проти вибуху, що забезпечує безпеку та надійність під високим тиском. Стандартні фланцеві кульові крани Shenchi ASME виготовляються суворо відповідно до стандартів API 608, забезпечують швидку роботу та герметичність, що робить їх ідеальними запірними клапанами для трубопроводів стандарту ASME у нафтовій, хімічній та газовій промисловості.

Параметри продукту

Назва продукту: американський стандартний фланцевий кульовий кран	характеристики: (1/8"-4") DN6-DN100
Номінальний тиск: PN16	Матеріал корпусу: WCB, SUS304 (CF8), SUS316L (CF3M) Матеріал корпусу: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандарти: ANSI, BS, DIN, ISO, JIS	Застосовна температура: -20 ℃ ~ +150 ℃ (нормальна), до +350 ℃ (висока температура), до -196 ℃ (низька температура)
Внутрішній металевий матеріал: WCB, SUS304 (CF8), SUS316L (CF3M)	Середня температура: висока температура, низька температура, середня температура, нормальна температура
Спосіб експлуатації: ручний	Ущільнення: EPDM, PPL
Спосіб з'єднання: фланцеве з'єднання	Застосування: вода, повітря, газ, нафта, рідини тощо.
Походження: КитайПоходження: КитайПоходження: КитайПоходження: Китай	Зразок: доступні зразки

Основна структура та особливості дизайну

Високоякісні фланцеві кульові крани американського стандарту Shenchi мають основну структуру, що складається з корпусу клапана, кульки, штока та ущільнень сідла. М’яч може мати форму плаваючої кулі (DN50 і нижче) або нерухомої конструкції (DN50 і вище). Наскрізний отвір кульки відповідає внутрішньому діаметру труби, що забезпечує майже нульовий опір потоку при повному відкритті. Конструкція штока проти викиду запобігає вильоту штока під високим тиском. Антистатичний пристрій забезпечує провідність між кулею та штоком, запобігаючи накопиченню статичної електрики. Shenchi надає докладні таблиці технічних параметрів для фланцевих кульових кранів ASME з доступними цінами, щоб полегшити клієнтам точний вибір моделі та розрахунок бюджету.
