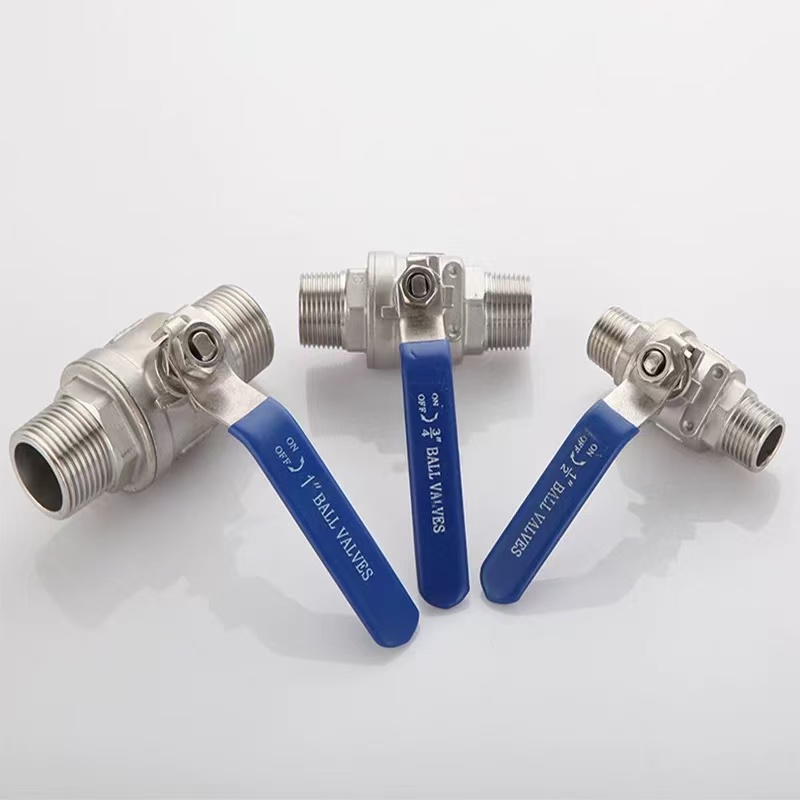

Двокомпонентний кульовий кран з зовнішньою різьбою

Популяризація науки Shenchi: що таке високоякісний двокомпонентний кульовий кран із зовнішньою різьбою?

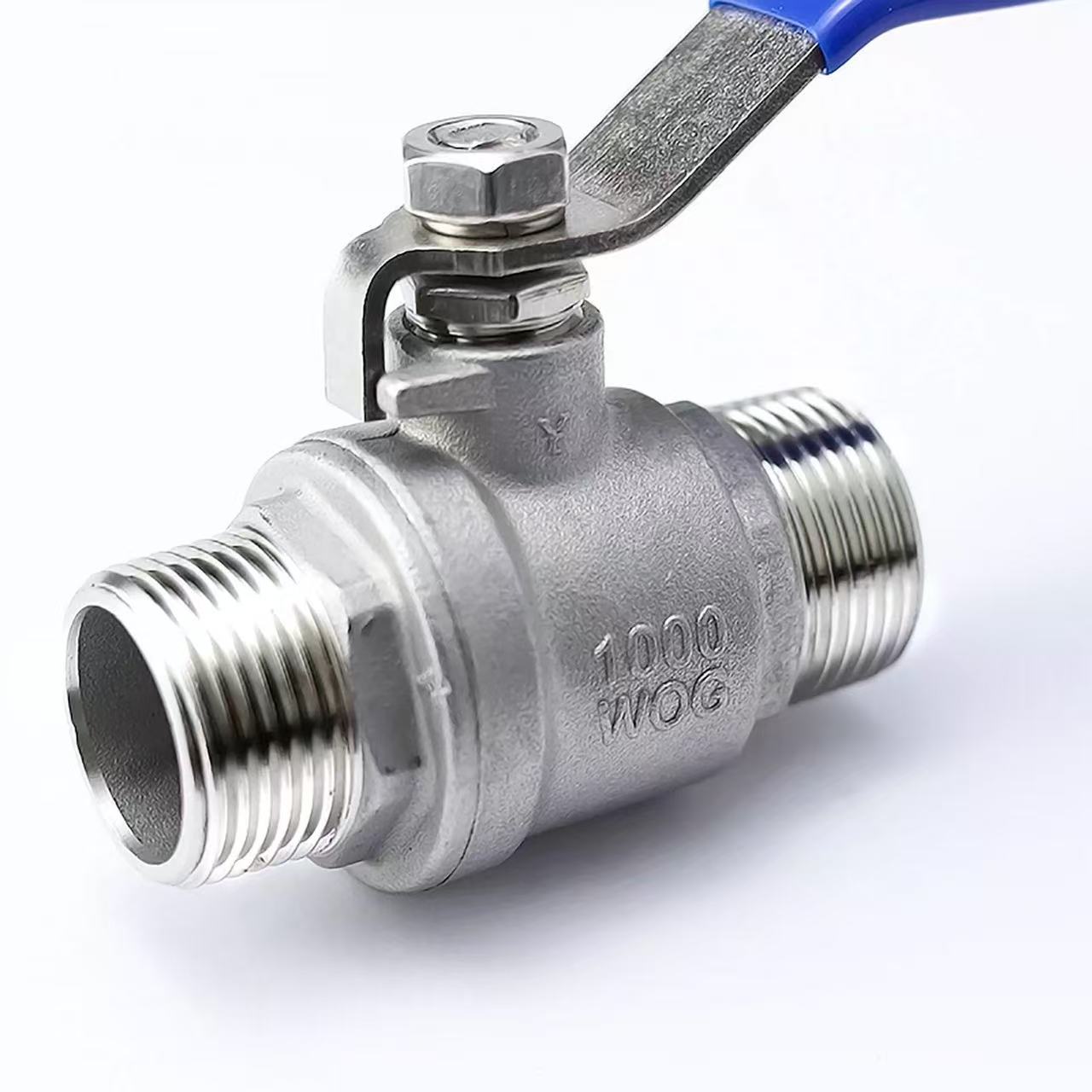

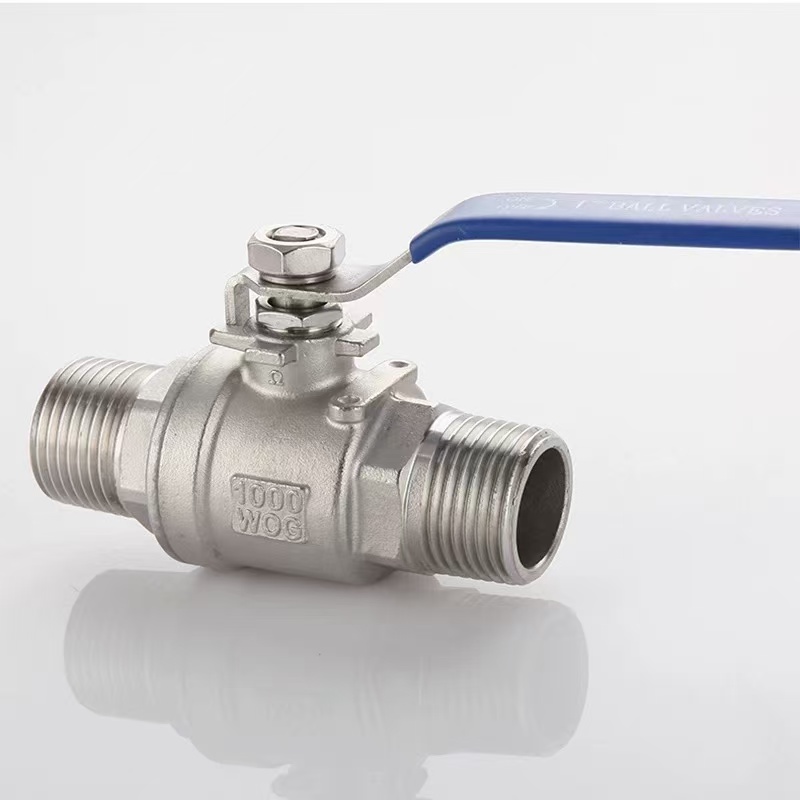

Двокомпонентний кульовий кран з подвійною зовнішньою різьбою — це кульовий кран із зовнішньою різьбою на обох кінцях, зібраний із двох компонентів корпусу. Версія Shenchi цього клапана пропонує матеріали корпусу з латуні, SUS304 або SUS316L, з внутрішнім металом, який відповідає корпусу, щоб усунути ризик корозії на шляху потоку. Він використовує ущільнювачі EPDM і ручне управління, підходить для води, повітря, нафти, газу та подібних середовищ. «Високоякісний двокомпонентний кульовий кран з подвійною зовнішньою різьбою» визначається високою точністю різьби, низьким робочим моментом, тривалим терміном служби ущільнення та прямим підключенням до портів з внутрішньою різьбою без додаткових адаптерів.

Параметри продукту

Найменування продукту: двокомпонентний кульовий кран з подвійною зовнішньою різьбою	Технічні характеристики: (1/8"-4") DN6-DN100
Номінальний тиск: PN16	Матеріал корпусу: латунь, SUS304, SUS316L
Стандарти: ANSI, BS, DIN, ISO, JIS	Різьба: NPT, BSP, BSPT, DIN та ін.
внутрішній металевий матеріал: латунь, SUS304, SUS316L	Середня температура: висока температура, низька температура, середня температура, нормальна температура
Спосіб експлуатації: ручний	Ущільнення: EPDM
Спосіб підключення: різьбове з'єднання	Застосування: вода, повітря, газ, нафта, рідини тощо.
Походження: Китай	Зразок: доступні зразки

Специфікації перевірки перед установкою та різьбового з’єднання двокомпонентного кульового крана Shenchi з подвійною зовнішньою різьбою

Shenchi, постачальник двокомпонентних кульових кранів з подвійною зовнішньою різьбою з Китаю, рекомендує перевірити, щоб обидві зовнішні різьби на корпусі клапана були непошкодженими та чітко відповідали внутрішнім різьбам труб перед установкою. Рівномірно нанесіть PTFE стрічку середньої міцності в напрямку різьби на 2-3 оберти. Двокомпонентний двокомпонентний кульовий кульовий кран Shenchi із зовнішнім різьбленням преміум-класу має пластини під гайковий ключ у коренях різьби. Використовуйте ріжковий ключ на цих площинах під час встановлення; ніколи не обертайте середню частину корпусу клапана, щоб уникнути неправильного розташування внутрішнього кулькового сердечника.

Ключові моменти для позиціонування ущільнення та контролю крутного моменту корпусу клапана

Ключові компоненти двокомпонентного кульового крана з подвійною зовнішньою різьбою включають дві половини корпусу, центральний кульовий сердечник, шток і ущільнення з EPDM. У дизайні Shenchi два корпуси з’єднані через центральну різьбу. Переконайтеся, що ущільнююча прокладка (між половинами корпусу) розташована по центру без перекосу. Затягніть вручну до контакту, потім скористайтеся інструментом ще на 1/4 оберту. Надмірний крутний момент деформує ущільнювачі EPDM і спричинить поломку. Доступний двокомпонентний кульовий кран з подвійною зовнішньою різьбою ніколи не повинен погіршувати якість ущільнення; правильний контроль крутного моменту безпосередньо впливає на термін служби клапана.

Метод регулювання ущільнення штока клапана та обмежувального механізму перемикання на місці

Двокомпонентний кульовий кран із подвійною зовнішньою різьбою Shenchi має ущільнювальне кільце EPDM на штоку. Після встановлення вручну двічі покрутіть клапан, щоб перевірити наявність витоку в корені штока. У разі невеликого витоку обережно затягніть ущільнювальну гайку штока (не більше ніж на 1/8 оберту). Також зверніть увагу на межі зупинки ручки: рукоятка, розташована паралельно трубі, вказує на відкритість; перпендикуляр вказує на закритість. Двокомпонентний кульовий кран преміум-класу з подвійною зовнішньою різьбою має механічні упори в крайніх положеннях. Ніколи не перевищуйте ці упори, інакше можна пошкодити внутрішній кульковий сердечник і ущільнювальні поверхні

Загальні процедури уникнення помилок під час встановлення та перевірки герметичності на місці

Встановлюючи двокомпонентний кульовий кран із подвійною зовнішньою різьбою Shenchi, уникайте: надмірного загортання різьблення герметиком, що спричиняє потрапляння сміття в порожнину клапана, використання трубних ключів безпосередньо на поверхні корпусу клапана або відсутності очищення труби від сміття перед встановленням. Правильна процедура: виконайте випробування тиском після встановлення, повільно відкрийте клапан, нанесіть мильну воду на всі різьбові з’єднання та з’єднання корпусу та спостерігайте за бульбашками. Двокомпонентний кульовий кран преміум-класу з подвійною зовнішньою різьбою не повинен підтримувати падіння тиску протягом п’яти хвилин при випробувальному тиску PN16. Після перевірки залиште клапан напіввідкритим, щоб запобігти тривалому стисненню ущільнення з одного боку.
