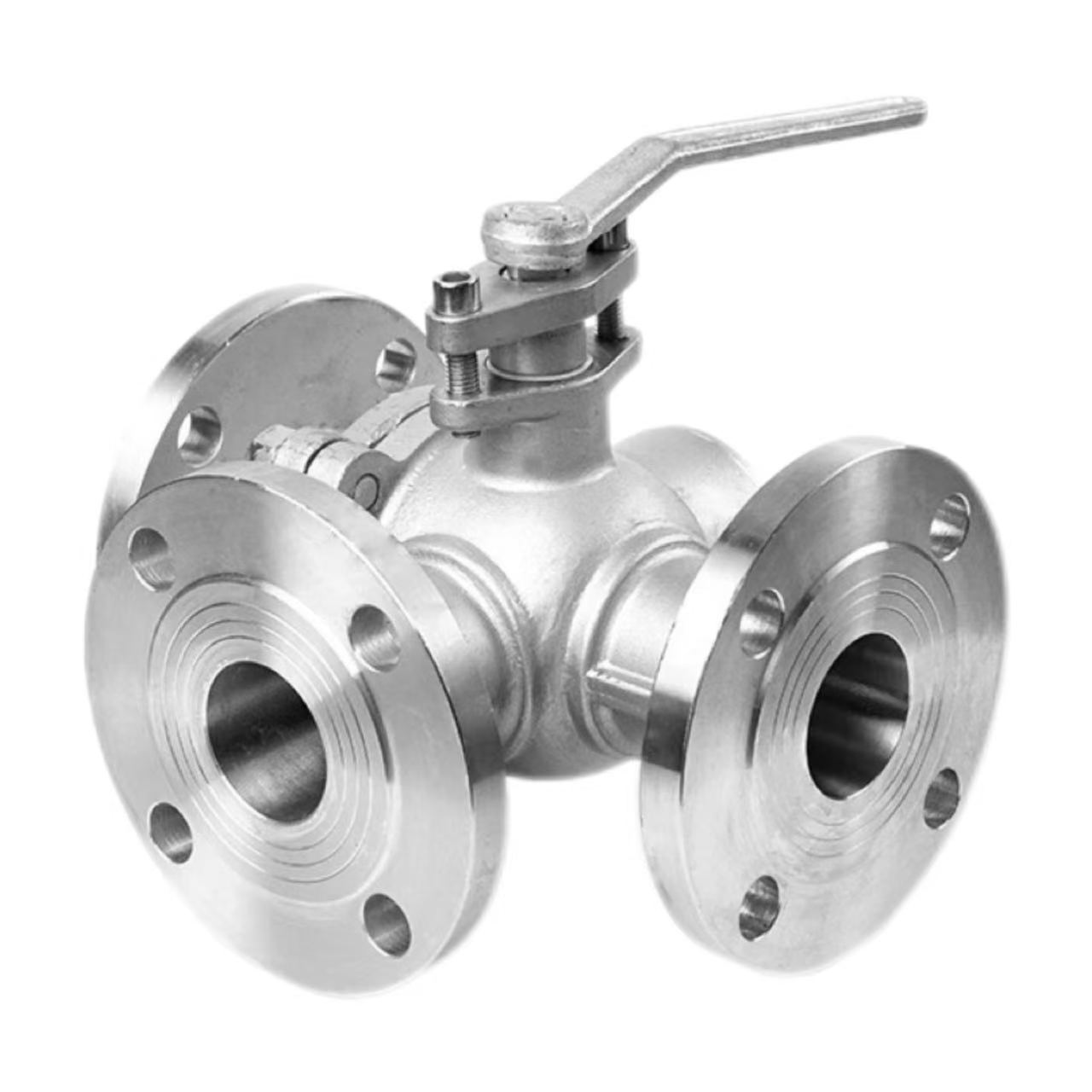

Триходовий фланцевий кульовий кран

Принцип роботи

Принцип роботи корозійностійкого триходового фланцевого кульового крана фабрики Shenchi заснований на L-подібних або Т-подібних каналах, вирізаних у кулі. Куля розміщена в центрі корпусу клапана і обертається рукояткою. Коли кулька обертається, канали вирівнюються або зміщуються з різними портами клапана, реалізуючи перемикання, злиття або розділення напрямку потоку середовища.

Г-подібна куля:

 Обертання на 90° дозволяє середовищу перемикатися з входу на будь-який вихід, що підходить для реверсивних сценаріїв з одним входом і двома випусками або двома входами і одним випуском, наприклад, почергова подача рідини в два реактори.

Т-подібна куля:

Обертання на 180° дозволяє підключати всі три порти одночасно або з’єднувати будь-які два порти, що підходить для змішування двох носіїв і подальшого виведення (злиття) або розділення одного носія на два виходи (розділення), наприклад, у системах змішування гарячої та холодної води для кондиціонування повітря.

Параметри продукту:

Найменування продукту: триходовий фланцевий кульовий кран	Технічні характеристики: (1/8"-4") DN6-DN100
Номінальний тиск: PN16	Матеріал корпусу: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандарти: ANSI, BS, DIN, ISO, JIS	Застосовна температура: -20 ℃ ~ +150 ℃ (стандарт), до +350 ℃ (висока температура), до -196 ℃ (низька температура)
Внутрішній металевий матеріал: WCB, SUS304 (CF8), SUS316L (CF3M)	Середня температура: висока температура, низька температура, середня температура, нормальна температура
Спосіб експлуатації: ручний	Ущільнення: EPDM, PPL
Спосіб з'єднання: фланцеве з'єднання	Застосування: вода, повітря, газ, нафта, рідини тощо.
Походження: Китай	Зразок: доступні зразки

Переваги фланцевого з'єднання:

У триходових фланцевих кульових кранах Shenchi використовуються фланцеві з’єднання. Порівняно з різьбовими з'єднаннями, фланцеві з'єднання забезпечують більший опір тиску; рейтинг PN16 може стабільно витримувати тиск 1,6 МПа. Демонтаж зручний, що полегшує регулярний огляд і технічне обслуговування трубопроводу. Забезпечується надійна герметизація; фланцева прокладка та болти працюють разом, щоб усунути ризик протікання. Підходить для трубопроводів великого діаметру; для діаметрів понад DN50, де різьбові з’єднання складні, стандартним вибором є фланці. Shenchi, китайський виробник триходових фланцевих кульових кранів, пропонує фланці, що відповідають стандартам ANSI, BS, DIN і JIS, задовольняючи потреби клієнтів у всьому світі.

Ключовий момент встановлення 1: Вирівнювання фланців

Вирівнювання фланців Під час встановлення триходового фланцевого кульового крана Shenchi необхідно вирівняти поверхні фланців. Два фланці повинні бути паралельними та концентричними, при цьому відхилення не повинно перевищувати допустимого діапазону прокладки фланця. Примусове вирівнювання болтів призведе до деформації корпусу клапана, що вплине на обертання кульки та ефективність ущільнення. Після вирівнювання прокладку слід розташувати по центру і не зміщувати. Недорогий триходовий фланцевий кульовий кран не означає низьку якість; Продукція Shenchi забезпечує високу точність і простіший монтаж. Стійкі до корозії триходові фланцеві кульові крани мають обробку поверхні фланців, яка відповідає стандартам, що забезпечує більш надійну герметичність.

Точка встановлення друга: затягування болтів

Болти фланців необхідно закручувати по діагоналі поетапно. Застосовуйте крутний момент поступово в 2-3 етапи, дотримуючись діагональної послідовності 180°. Не затягуйте одну сторону відразу, інакше нерівномірний тиск на прокладку призведе до утворення каналів витоку. Момент затягування болтів повинен відповідати нормативним значенням; надмірне затягування призведе до пошкодження фланця або болтів, тоді як недостатнє затягування призведе до недостатньої герметичності. Фабрика триходових фланцевих кульових кранів Shenchi надає монтажникам таблицю рекомендованих моментів затягування. Ці точки встановлення мають вирішальне значення для забезпечення тривалої герметичної роботи клапана; будь ласка, суворо дотримуйтесь специфікацій.

Точка встановлення 3: підтримка та очищення трубопроводу

Перед установкою внутрішню частину трубопроводу необхідно очистити від зварювального шлаку, залізних ошурків, піску та інших домішок. Сторонні предмети, що потрапили в порожнину клапана, можуть подряпати кульку або ущільнювачі, що призведе до протікання. Трубопровід повинен мати незалежну опору; клапан не повинен витримувати вагу трубопроводу. Кульові крани з трійником великого діаметра мають велику вагу; осідання трубопроводу може зрушити фланець з центру, пошкодивши ущільнення. Стійкі до корозії кульові крани з трійниковим фланцем виготовляються з матеріалів WCB, SUS304 або SUS316L із серцевиною клапана з міді або нержавіючої сталі. Після завершення монтажних точок ручка повинна вільно обертатися без заїдань; тоді клапан готовий до використання.
